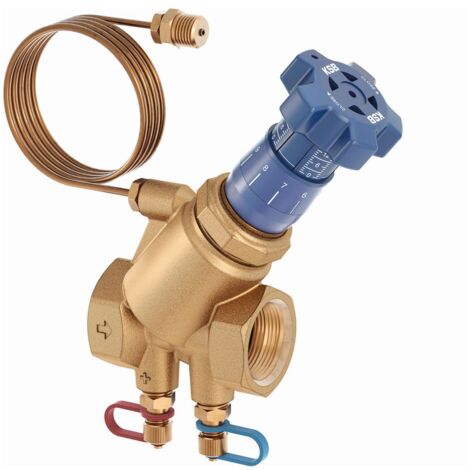

KSB Differenzdruckregler BOA-Control DPR PN 25 DN 15 G 1/2" LP

KSB Differenzdruckregler BOA-Control DPR PN 25 DN 15 G 1/2" LP

Beschreibung:
Strangdifferenzdruckregler/ Proportionalregler zur konstanten Regelung eines einstellbaren Differenzdrucksollwerts ohne Hilfsenergie, mit Gewindeanschluss (DN 15 - 50) und Flanschanschluss (DN 65 - 100). Sollwert stufenlos einstellbar und von außen jederzeit ablesbar. Ventil automatisch schließend bei steigendem Druck. Inklusive Schnellmessnippeln zur Druckverlustmessung. Verfügbar in verschiedenen Druckregelbereichen (LP/HP) von 5 bis 80 kPa im Gewinde- und von 80 bis 160 kPa im Flanschbereich.

Einsatz:
Heizungs-, Klima- und Kälteanlagen sowie Industrieanlagen.

Proportionalregler zur konstanten
Regelung eines einstellbaren
Differenzdrucksollwerts ohne
Hilfsenergie für Heizungs- und
Klimaanlagen.
Sollwert stufenlos einstellbar und von
außen jederzeit ablesbar.
Ventil automatisch schließend bei
steigendem Druck, mit Spülfunktion.
Gehäuse aus Messing (CW602N-M) mit
Innengewinde nach ISO 228, O-Ringe aus
EPDM mit Anschlussnippeln G 1/8 Zoll und
Schnellmessnippeln zur
Druckverlustmessung.
Optional mit Füll- und Entleerungsset
als Zubehör.
Verfügbar in den Nennweiten DN 15 - 25
als Low-Pressure-Variante (Sollwert 5 -
30 kPa) und als High-Pressure-Variante
(Sollwert 20 - 60 kPa) inkl.
Absperrfunktion und Impulsleitung (1 m).
Gehäuse: CW602N
Spindel: CW617N
Anstrichfarbe: -
Handradkappe: -
min. Mediumtemperatur: -10 oC
max. Mediumtemperatur: 120 oC
Abdichtung am Sitz: weich dichtend
(EPDM)
Nenndruck: PN 25
Nennweite: DN 15
Baulänge: 59 mm
nach Norm: -
Gewicht: 0,836 kg
Fabrikat: KSB
Baureihe: BOA-Control
Typ: DPR
Artikelnummer: 48016913
EAN/GTIN: 4031932340458
Materialpreisgruppe: YZ

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOA-Control DPR
• Hersteller-Warengruppe: 26_Strangregulierventile
• Hersteller-Produktgruppe: BOA-Control, Strangregulierventil
• Hersteller-Artikelnummer: 48016913
• Abd_Sitz: weich dichtend (EPDM)
• Baureihe: BOA-Control
• Einbaulänge: 59
• Hersteller: KSB
• MaxMedTemp: 120
• MinMedTemp: -10
• Nenndruck: PN 25
• Nennweite_DN: DN 15
• Typ: DPR
• Wst_ArmGeh: CW602N
• Wst_Spindel: CW617N
• Bauhöhe: 119
• Abschließbar: nein
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde (metrisch)
• Anschluss 2: Innengewinde (metrisch)
• Werkstoffgüte: CuZn36Pb2As (CW602N)
• Werkstoff des Gehäuses: Messing
• Bedienung: Medium gesteuert
• Einstellbereich: 5 - 30
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Rohraußendurchmesser alle Anschlüsse: 15
• Max. Druckunterschied bei 20 °C: 400
• Länge Anschluss 1: 15
• Länge Anschluss 2: 15
• Winkel der Spindel: 90
• Max. Arbeitsdruck: 25
• Sollwertanzeige: ja
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Druckunterschied einstellbar: ja
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 4,1
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 15
