Allgemeine Beschreibung

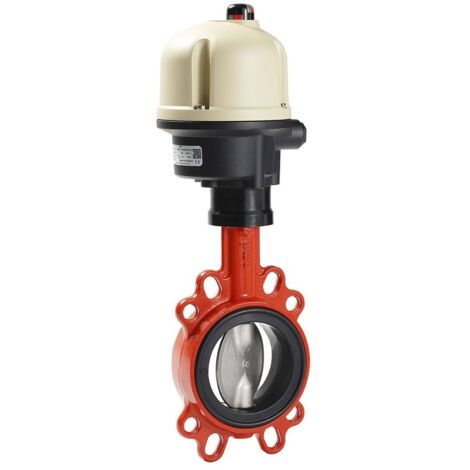

Die KSB Einklemm-Absperrklappe BOAX-S mit E-Antrieb AQ1L 230V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie verfügt über eine Wärmesperre und einen Elastomer-Ringbalg (EPDM XU oder Nitril K). Die Klappe ist mit einem Handhebel, einem manuellen Untersetzungsgetriebe oder einem elektrischen Stellantrieb ausgestattet. Das Gehäuse ist mit Zentrieraugen (T2) und Gewindeflanschaugen (T4) versehen, was eine einfache Installation als Endarmatur ermöglicht. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.Technische daten
- Nenndruck: PN 6/10/16
- Nennweite: DN 20/25
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 27 mm
- Gewicht: 3,1 kg
- Gehäusematerial: Gusseisen GGG 40 (GJS-400-15)
- Klappenscheibe: rost- und säurebeständiger Stahl 1.4301
- Ringbalg: EPDM-XU
- Spindelmaterial: rostfreier Stahl
- Bedienung: Elektromotor
- Nennspannung: 1ph 230V
- Netzfrequenz: 50 Hz
Kompatibilität und Zubehör
Die KSB Einklemm-Absperrklappe ist für den Einsatz in Standard Heizungs-, Lüftungs- und Klimaanlagen geeignet. Sie ist beidseitig abflanschbar und kann als Endarmatur verwendet werden.Installation
Die Installation erfolgt durch das Einflanschen der Klappe in das bestehende Rohrsystem. Die Klappe ist voll isolierbar nach EnEv und verfügt über eine integrierte Taupunktsperre.Anwendung
Die Absperrklappe wird in der Gebäudetechnik eingesetzt, insbesondere in Heizungs-, Lüftungs- und Klimaanlagen sowie für Trinkwasseranwendungen.Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Außenanstrich: orange (RAL2002)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Der elektrische Antrieb von Bernard Controls AQ1L wurde getestet und validiert
