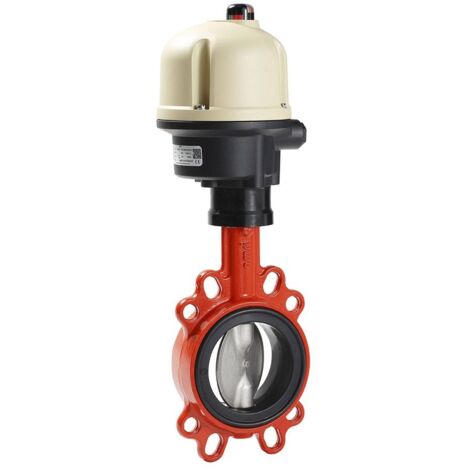

KSB Einklemm-Absperrklappe BOAX-S mit E-Antrieb AQ3L 230V, PN 6/10/16, DN 65

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Die KSB Einklemm-Absperrklappe BOAX-S mit E-Antrieb AQ3L 230V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie verfügt über eine Wärmesperre und einen Elastomer-Ringbalg (EPDM XU oder Nitril K). Die Klappe ist mit einem Handhebel, einem manuellen Untersetzungsgetriebe oder einem elektrischen Stellantrieb ausgestattet. Das Gehäuse ist mit Zentrieraugen (T2) und Gewindeflanschaugen (T4) versehen, was eine einseitige Abflanschung und den Einbau als Endarmatur ermöglicht. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.

Technische daten

Nenndruck: PN 6/10/16

Nennweite: DN 65

Betriebsdruck: 16 bar

Mediumtemperatur: -10 bis 130 °C

Baulänge: 46 mm

Gewicht: 4,7 kg

Gehäusematerial: Gusseisen GGG 40 (GJS-400-15)

Klappenscheibe: rost- und säurebeständiger Stahl 1.4301

Ringbalg: EPDM-XU

Welle: rost- und säurebeständiger Stahl 1.4029

Bedienung: Elektromotor

Spannungsart: Wechselspannung 1ph 230V

Netzfrequenz: 50 Hz

Winkel der Spindel: 90°

Durchlass: 65

Kompatibilität und Zubehör

Geeignet für Standard Heizungs-, Lüftungs- und Klimaanlagen.

Installation

Einbau als Endarmatur möglich.

Beidseitig abflanschbar.

Anwendung

Verwendbar in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen.

Für Trinkwasser geeignet.

Weitere Informationen

Hergestellt ohne lackbenetzungsstörende Zusatzstoffe (silikonfrei).

Wartungsfrei mit Außenanstrich in orange (RAL2002).

Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR).

Der elektrische Antrieb von Bernard Controls AQ3L wurde getestet und validiert.

Eigenschaften

Marke
KSB
Länge
4.6 cm
Breite
6.5 cm
Höhe
153 mm
Gewicht
4.7 kg
