Allgemeine Beschreibung

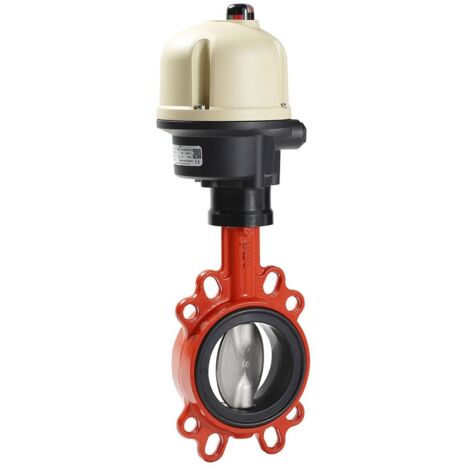

Die KSB Einklemm-Absperrklappe BOAX-S mit E-Antrieb AQ7L 230V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie verfügt über eine Wärmesperre und einen Elastomer-Ringbalg (EPDM XU oder Nitril K). Die Klappe ist mit einem Handhebel, einem manuellen Untersetzungsgetriebe oder einem elektrischen Stellantrieb ausgestattet. Das Gehäuse ist mit Zentrieraugen (T2) und Gewindeflanschaugen (T4) versehen, was eine einfache Installation als Endarmatur ermöglicht. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.Technische daten
- Nenndruck: PN 6/10/16
- Nennweite: DN 100
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 52 mm
- Gewicht: 7,4 kg
- Nennspannung: 1ph 230 V
- Netzfrequenz: 50 Hz
- Wellenmaterial: rostfreier Stahl
- Material des Gehäuses: Gusseisen GGG 40 (GJS-400-15)
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Klappenblattmaterial: rost- und säurebeständiger Stahl
- Bedienhöhe: 191 mm
Kompatibilität und Zubehör
- Geeignet für Standard Heizungs-, Lüftungs- und Klimaanlagen
- Einsetzbar als Endarmatur
Installation
- Einseitiges Abflanschen möglich
- Voll isolierbar nach EnEv
Anwendung
- Gebäudetechnik
- Heizung
- Lüftung
- Klimaanlagen
- Trinkwasser
Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Oberflächenbeschichtung: orange (RAL2002)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Der elektrische Antrieb von Bernard Controls AQ7L wurde getestet und validiert
