Allgemeine Beschreibung

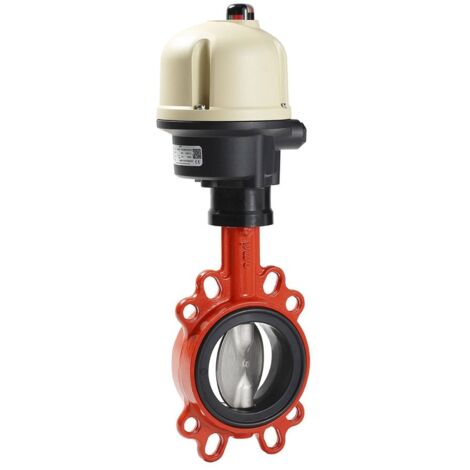

Die KSB Einklemm-Absperrklappe BOAX-S mit E-Antrieb AQ7L 24V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie ist mit einer Wärmesperre und einem Elastomer-Ringbalg (EPDM XU oder Nitril K) ausgestattet. Die Klappe verfügt über einen Handhebel, ein manuelles Untersetzungsgetriebe oder einen elektrischen Stellantrieb. Das Gehäuse ist mit Zentrieraugen (T2) und Gewindeflanschaugen (T4) versehen, was eine einfache Installation als Endarmatur ermöglicht. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.Technische daten
- Nenndruck: PN 6/10/16
- Nennweite: DN 100
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 52 mm
- Gewicht: 7,4 kg
- Spannungsart: Gleichspannung
- Nennspannung: 24 V
- Wellenmaterial: rostfreier Stahl
- Material Klappenblatt: rost- und säurebeständiger Stahl
- Material Ringbalg: EPDM-XU
- Oberflächenschutz: beschichtet
- Material des Gehäuses: Gusseisen GGG 40 (GJS-400-15)
Kompatibilität und Zubehör
Die KSB Einklemm-Absperrklappe ist für den Einsatz in Standard Heizungs-, Lüftungs- und Klimaanlagen geeignet. Sie kann als Endarmatur eingesetzt werden und ist beidseitig abflanschbar.Installation
Die Installation erfolgt durch Flanschmontage. Das Gehäuse ist mit Zentrieraugen ausgestattet, die eine einfache Ausrichtung ermöglichen. Die Klappe ist voll isolierbar nach EnEv und verfügt über eine integrierte Taupunktsperre.Anwendung
Die Absperrklappe wird in der Gebäudetechnik, insbesondere in Heizungs-, Lüftungs- und Klimaanlagen sowie für Trinkwasseranwendungen eingesetzt.Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Der elektrische Antrieb von Bernard Controls AQ7L wurde getestet und validiert
