Allgemeine Beschreibung

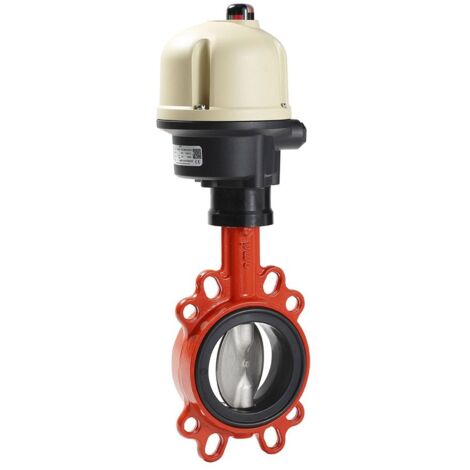

Die KSB Einklemm-Absperrklappe BOAX-S mit E-Antrieb AQ7L 24V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie ist mit einer Wärmesperre und einem Elastomer-Ringbalg (EPDM XU oder Nitril K) ausgestattet. Die Klappe kann manuell über einen Handhebel oder elektrisch über den Stellantrieb betrieben werden. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.Technische daten
- Nenndruck: PN 6/10/16
- Nennweite: DN 80
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 46 mm
- Gewicht: 5,8 kg
- Nennspannung: 24 V (Gleichspannung)
- Material Gehäuse: Gusseisen (GGG 40)
- Material Klappenscheibe: rost- und säurebeständiger Stahl (1.4301)
- Material Ringbalg: EPDM-XU
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Bedienhöhe: 163 mm
- Winkel der Spindel: 90°
- Durchlass: 80 mm
Kompatibilität und Zubehör
Die Absperrklappe ist als Endarmatur einsetzbar und beidseitig abflanschbar. Sie ist voll isolierbar nach EnEv und verfügt über eine integrierte Taupunktsperre.Installation
Die Installation erfolgt durch Einbau als Endarmatur mit Gewindeflanschaugen (T4) oder Zentrieraugen (T2) für einseitiges Abflanschen.Anwendung
Die KSB Einklemm-Absperrklappe eignet sich für den Einsatz in Standard Heizungs-, Lüftungs- und Klimaanlagen sowie für Trinkwasseranwendungen.Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Außenanstrich: orange (RAL2002)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Der elektrische Antrieb von Bernard Controls AQ7L wurde getestet und validiert
