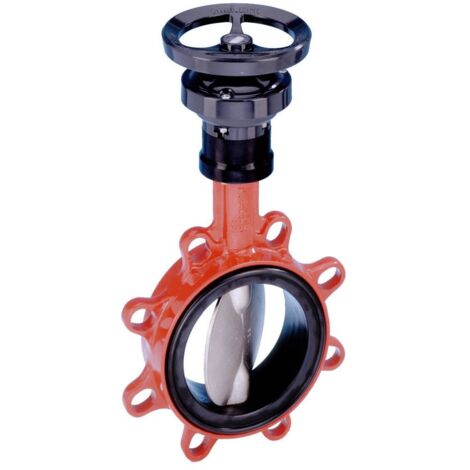

KSB Einklemm-Absperrklappe BOAX-S mit Getr. MA12 PN 6/10/16 DN 100, Nitril

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Die KSB Einklemm-Absperrklappe BOAX-S ist eine zentrische Absperrklappe, die mit einer Wärmesperre und einem Elastomer-Ringbalg (wahlweise EPDM XU oder Nitril K) ausgestattet ist. Sie kann manuell über einen Handhebel oder elektrisch über einen Stellantrieb (BOAXMAT-S und BOAXMAT-SF) betrieben werden. Das Gehäuse verfügt über Zentrieraugen (T2) und Gewindeflanschaugen (T4) für einseitiges Abflanschen und ist als Endarmatur konzipiert. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen. Diese Absperrklappe ist ideal für Anwendungen in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen sowie für Trinkwasser. Sie ist voll isolierbar nach EnEv und wird ohne lackbenetzungsstörende Substanzen hergestellt.

Technische daten

Mediumtemperatur: -10 bis 90 °C

Nenndruck: PN 6/10/16

Nennweite: DN 100

Betriebsdruck: 16 bar

Baulänge: nach EN 558-1-20

Gewicht: 5,9 kg

Gehäusematerial: EN-GJS-400-15

Klappenscheibe: 1.4308

Ringbalg: Nitril-K

Bedienung: Handrad

Durchmesser Handrad: 140 mm

Winkel der Spindel: 90°

Durchlass: 100

Bedienhöhe: 285 mm

Kompatibilität und Zubehör

Geeignet für Druckluftanlagen und ölhaltige Medien.

Installation

Einbau als Endarmatur mit einseitigem Abflanschen.

Anwendung

Gebäudetechnik

Heizung

Lüftung

Klimaanlagen

Trinkwasser

Weitere Informationen

Erfüllt die Sicherheitsanforderungen der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR).

Hergestellt ohne lackbenetzungsstörende Substanzen.

Eigenschaften

Marke
KSB
Länge
50 cm
Breite
10 cm
Höhe
400 mm
Gewicht
5.9 kg
