Allgemeine Beschreibung

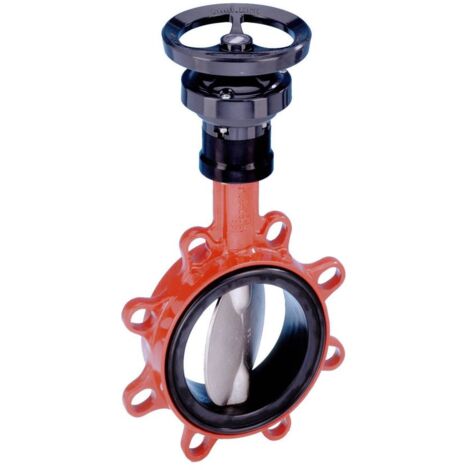

Die KSB Einklemm-Absperrklappe BOAX-S ist eine zentrische Absperrklappe, die mit einer Wärmesperre und einem Elastomer-Ringbalg (wahlweise aus EPDM XU oder Nitril K) ausgestattet ist. Sie kann manuell über einen Handhebel oder elektrisch über einen Stellantrieb (BOAXMAT-S und BOAXMAT-SF) betrieben werden. Das Gehäuse verfügt über Zentrieraugen (T2) und Gewindeflanschaugen (T4) für einseitiges Abflanschen und ist als Endarmatur konzipiert. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen. Diese Absperrklappe ist ideal für Anwendungen in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen sowie für Trinkwasser. Sie ist voll isolierbar nach EnEv und frei von lackbenetzungsstörenden Substanzen.Technische daten
- Mediumtemperatur: -10 bis 90 °C
- Nenndruck: PN 6/10/16
- Nennweite: DN 32
- Betriebsdruck: 16 bar
- Baulänge: nach EN 558-1-20
- Gewicht: 2,4 kg
- Gehäusematerial: EN-GJS-400-15
- Klappenscheibe: 1.4308
- Ringbalg: Nitril-K
- Bedienung: Handrad
- Durchmesser Handrad: 140 mm
- Winkel der Spindel: 90°
- Durchlass: 32
- Max. Druckunterschied als Endventil: 12
Kompatibilität und Zubehör
- Antrieb über Untersetzungsgetriebe MA12
- Kopfflansch nach ISO 5211
Weitere Informationen
- Erfüllt die Sicherheitsanforderungen der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Genehmigt für Druckluftanlagen und ölhaltige Medien
- Feuersicher: nein
- VdS-geprüft: nein
- FM-Prüfung: nein
- UL-Prüfung: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
