Allgemeine Beschreibung

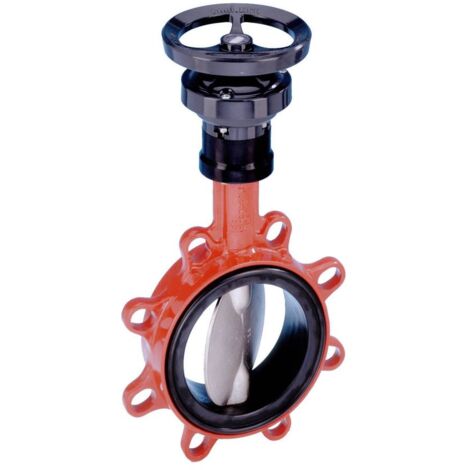

Die KSB Einklemm-Absperrklappe BOAX-S ist eine zentrische Absperrklappe, die mit einer Wärmesperre und einem Elastomer-Ringbalg (EPDM XU oder Nitril K) ausgestattet ist. Sie kann manuell über einen Handhebel oder elektrisch über einen Stellantrieb (BOAXMAT-S und BOAXMAT-SF) betrieben werden. Das Gehäuse verfügt über Zentrieraugen (T2) und Gewindeflanschaugen (T4) für einseitiges Abflanschen und den Einbau als Endarmatur. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen. Diese Absperrklappe ist ideal für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen sowie für Trinkwasseranwendungen.Technische daten
- Nenndruck: PN 6/10/16
- Nennweite: DN 150
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 90 °C
- Baulänge: nach EN 558-1-20
- Gewicht: 10,8 kg
- Gehäusematerial: EN-GJS-400-15
- Klappenscheibe: 1.4308
- Ringbalg: Nitril-K
- Bedienung: Handrad
- Durchmesser Handrad: 225 mm
- Winkel der Spindel: 90°
- Max. Druckunterschied als Endventil: 12 bar
- Durchlass: 150 mm
Kompatibilität und Zubehör
- Antrieb über Untersetzungsgetriebe MA25
- Kopfflansch nach ISO 5211
Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Substanzen
- Voll isolierbar nach EnEv
- Genehmigt für Druckluftanlagen und ölhaltige Medien
- Erfüllt die Sicherheitsanforderungen der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
