Allgemeine Beschreibung

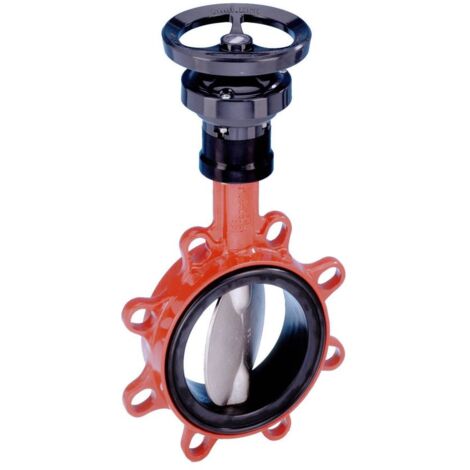

Die KSB Einklemm-Absperrklappe BOAX-S mit Getriebe MA12 ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie ist sowohl für Trinkwasser als auch für andere Medien geeignet. Die Klappe verfügt über eine Wärmesperre und einen Elastomer-Ringbalg (EPDM XU oder Nitril K). Sie kann manuell mit einem Handhebel oder elektrisch mit einem Stellantrieb (BOAXMAT-S und BOAXMAT-SF) betrieben werden. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.Technische daten
- Werkstoff Gehäuse: Gusseisen
- Werkstoff Scheibe: 1.4308
- Werkstoff Schaft: 1.4028
- Ringbalg: EPDM-XU
- Betriebstemperatur: -10 bis 130 °C
- Mediumtemperatur: -10 bis 130 °C
- Nenndruck: PN 6/10/16
- Nennweite: DN 20/25
- Maximaler Betriebsdruck: 16 bar
- Baulänge: 27 mm
- Gewicht: 2,1 kg
- Durchmesser Handrad: 140 mm
- Zeta-Wert: 0,46
- Kvs-Wert: 40
Kompatibilität und Zubehör
- Handhebel oder elektrischer Stellantrieb (BOAXMAT-S und BOAXMAT-SF)
Installation
- Einbau als Endarmatur
- Beidseitig abflanschbar
- Gehäuse mit Gewindeflanschaugen (T4) für einseitiges Abflanschen
Anwendung
- Geeignet für Heizungs-, Lüftungs- und Klimaanlagen
- Verwendbar in der Gebäudetechnik
- Für Trinkwasser und andere Medien
Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Außenanstrich orange (RAL2002)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR)
