Allgemeine Beschreibung

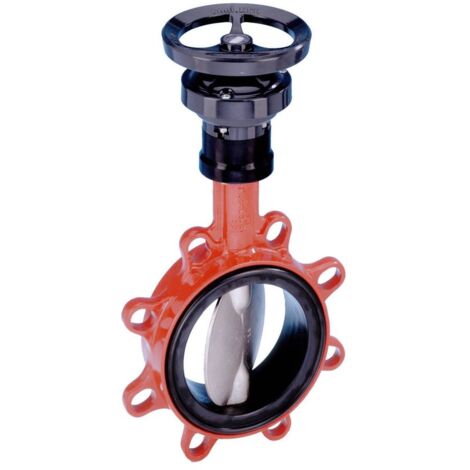

Die KSB Einklemm-Absperrklappe BOAX-S mit Getriebe MA12 ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen sowie für Trinkwasser geeignet ist. Sie verfügt über eine Wärmesperre und einen Elastomer-Ringbalg (EPDM XU oder Nitril K). Die Klappe kann manuell über einen Handhebel oder elektrisch über einen Stellantrieb (BOAXMAT-S und BOAXMAT-SF) betätigt werden. Das Gehäuse ist mit Zentrieraugen (T2) und Gewindeflanschaugen (T4) ausgestattet, was eine einseitige Abflanschen und den Einbau als Endarmatur ermöglicht. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.Technische daten
- Nenndruck: PN 6/10/16
- Nennweite: DN 50
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 43 mm nach EN 558-1-20
- Gewicht: 3 kg
- Material Gehäuse: EN-GJS-400-15
- Material Klappenscheibe: 1.4308
- Material Ringbalg: EPDM-XU
- Durchmesser Handrad: 140 mm
- Zeta-Wert: 0,59
- Winkel der Spindel: 90°
- Kvs-Wert: 130
Kompatibilität und Zubehör
- Handhebel oder elektrischer Stellantrieb (BOAXMAT-S und BOAXMAT-SF)
Installation
- Einseitiges Abflanschen autorisiert
- Geeignet für den Einbau als Endarmatur
Anwendung
- Gebäudetechnik
- Heizung
- Lüftung
- Klimaanlagen
- Trinkwasser
Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Substanzen
- Voll isolierbar nach EnEv
- Erfüllt die Sicherheitsanforderungen der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
