Allgemeine Beschreibung

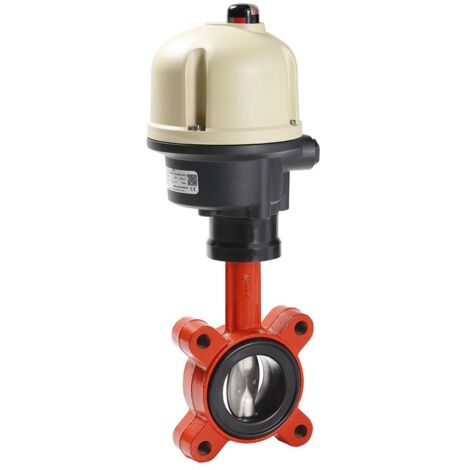

Die KSB Einklemm-Absperrklappe BOAX-SF mit E-Antrieb AQ1L 230V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie ist für Trinkwasser geeignet und verfügt über eine Wärmesperre sowie einen Elastomer-Ringbalg (EPDM XU oder Nitril K). Die Klappe ist mit einem Handhebel, einem manuellen Untersetzungsgetriebe oder einem elektrischen Stellantrieb ausgestattet. Das Gehäuse ist mit Zentrieraugen (T2) und Gewindeflanschaugen (T4) versehen, was eine einfache Installation als Endarmatur ermöglicht.Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 25
- Betriebsdruck: 16 bar
- Baulänge: 27 mm
- Gewicht: 3,5 kg
- Mediumtemperatur: -10 bis 130 °C
- Nennspannung: 1ph 230 V
- Netzfrequenz: 50 Hz
- Material Gehäuse: Gusseisen GGG 40 (GJS-400-15)
- Material Klappenblatt: rost- und säurebeständiger Stahl 1.4301
- Material Ringbalg: EPDM-XU
- Material Spindel: rostfreier Stahl 1.4029
- Wellenabdichtung: elastisch weichdichtend
- Oberflächenschutz: beschichtet
Kompatibilität und Zubehör
- Geeignet für Standard Heizungs-, Lüftungs- und Klimaanlagen
- Einsetzbar als Endarmatur
Installation
- Einbau als Endarmatur möglich
- Beidseitig abflanschbar
Anwendung
- Gebäudetechnik
- Heizung
- Lüftung
- Klimaanlagen
- Trinkwasser
Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Integrierte Taupunktsperre
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Der elektrische Antrieb von Bernard Controls AQ1L wurde getestet und validiert
