Allgemeine Beschreibung

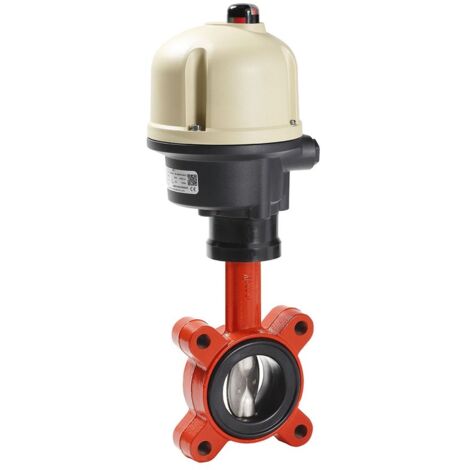

Die KSB Einklemm-Absperrklappe BOAX-SF mit E-Antrieb AQ1L 230V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie ist für Trinkwasser geeignet und bietet eine weichdichtende Funktionalität. Das einteilige Gehäuse in Ringform ist mit Gewindeflanschaugen ausgestattet und ermöglicht eine beidseitige Abflanschung. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Wellenabdichtung ist elastisch weichdichtend.Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 32
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 27 mm
- Gewicht: 4,5 kg
- Gehäusematerial: Gusseisen GGG 40 (GJS-400-15)
- Klappenscheibe: rost- und säurebeständiger Stahl 1.4301
- Ringbalg: EPDM-XU
- Spindelmaterial: rost- und säurebeständiger Stahl
- Bedienung: Elektromotor
- Nennspannung: 1ph 230V
- Netzfrequenz: 50 Hz
- Oberflächenschutz: beschichtet
Kompatibilität und Zubehör
Die Absperrklappe ist als Endarmatur einsetzbar und kann in Standard Heizungs-, Lüftungs- und Klimaanlagen verwendet werden.Installation
Die Installation erfolgt durch Abflanschen an den Gewindeflanschaugen des Gehäuses. Die Klappe ist voll isolierbar nach EnEv und verfügt über eine integrierte Taupunktsperre.Anwendung
Die KSB Einklemm-Absperrklappe eignet sich für den Einsatz in der Gebäudetechnik, insbesondere in Heizungs-, Lüftungs- und Klimaanlagen sowie für Trinkwasseranwendungen.Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Der elektrische Antrieb von Bernard Controls AQ1L wurde getestet und validiert
