Allgemeine Beschreibung

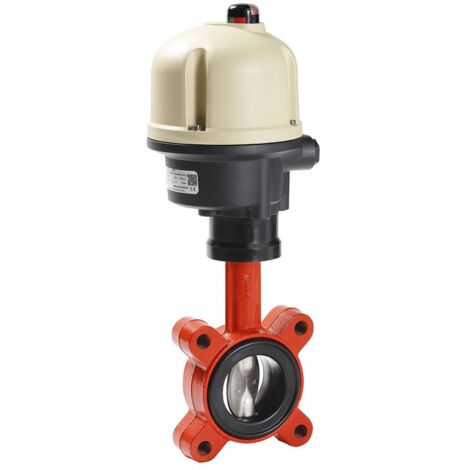

Die KSB Einklemm-Absperrklappe BOAX-SF mit E-Antrieb AQ1L 230V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie ist für Trinkwasser geeignet und bietet eine elastisch weichdichtende Wellenabdichtung. Das Gehäuse ist einteilig in Ringform mit Gewindeflanschaugen, was eine beidseitige Abflanschung ermöglicht. Die Klappenscheibe besteht aus Edelstahl 1.4308 und das Gehäuse ist aus Gusseisen gefertigt.Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 40
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 33 mm
- Gewicht: 4,5 kg
- Nennspannung: 1ph 230 V
- Netzfrequenz: 50 Hz
- Wellenmaterial: rost- und säurebeständiger Stahl
- Klappenblattmaterial: rost- und säurebeständiger Stahl
- Material der Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Oberflächenschutz: beschichtet
Kompatibilität und Zubehör
Die Absperrklappe ist für den Einsatz in Standard Heizungs-, Lüftungs- und Klimaanlagen geeignet und kann als Endarmatur eingesetzt werden.Installation
Die Installation erfolgt durch Abflanschen, wobei das Gehäuse mit Gewindeflanschaugen ausgestattet ist. Die Klappe ist voll isolierbar nach EnEv und verfügt über eine integrierte Taupunktsperre.Anwendung
Die KSB Einklemm-Absperrklappe wird in der Gebäudetechnik eingesetzt, insbesondere in Heizungs-, Lüftungs- und Klimaanlagen sowie für Trinkwasseranwendungen.Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Der elektrische Antrieb von Bernard Controls AQ1L wurde getestet und validiert
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
