Allgemeine Beschreibung

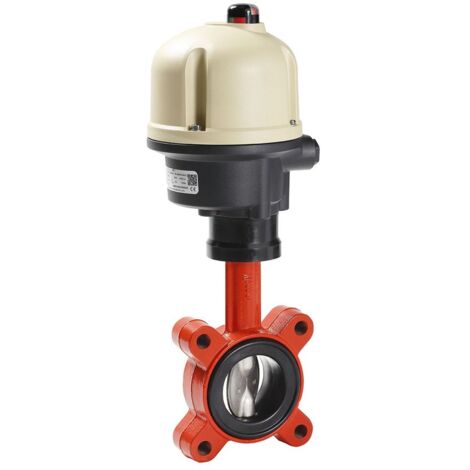

Die KSB Einklemm-Absperrklappe BOAX-SF mit E-Antrieb AQ3L 230V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie eignet sich auch für Trinkwasseranwendungen. Die Klappe verfügt über eine Wärmesperre und einen Elastomer-Ringbalg (EPDM XU oder Nitril K). Sie kann manuell mit einem Handhebel oder elektrisch über einen Stellantrieb bedient werden. Das Gehäuse ist mit Gewindeflanschaugen ausgestattet, was eine einseitige Flanschmontage ermöglicht.Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 50
- Betriebsdruck: 16 bar
- Baulänge: 43 mm
- Gewicht: 5 kg
- Mediumtemperatur: -10 bis 130 °C
- Material Gehäuse: Gusseisen GGG 40 (GJS-400-15)
- Material Klappenscheibe: rost- und säurebeständiger Stahl 1.4301
- Material Ringbalg: EPDM-XU
- Material Spindel: rost- und säurebeständiger Stahl 1.4029
- Spannungsart: Wechselspannung 1ph 230V
- Netzfrequenz: 50 Hz
- Wellenabdichtung: elastisch weichdichtend
Kompatibilität und Zubehör
Die Absperrklappe ist als Endarmatur einsetzbar und beidseitig abflanschbar. Sie ist voll isolierbar nach EnEv und verfügt über eine integrierte Taupunktsperre.Installation
Die Installation erfolgt durch Flanschmontage. Das Gehäuse ist mit Zentrieraugen ausgestattet, die eine einfache und präzise Montage ermöglichen.Anwendung
Die KSB Einklemm-Absperrklappe ist ideal für den Einsatz in Standard Heizungs-, Lüftungs- und Klimaanlagen geeignet. Sie kann auch in Trinkwasseranwendungen verwendet werden.Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Außenanstrich: orange (RAL2002)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR)
- Der elektrische Antrieb von Bernard Controls AQ3L wurde getestet und validiert
