Allgemeine Beschreibung

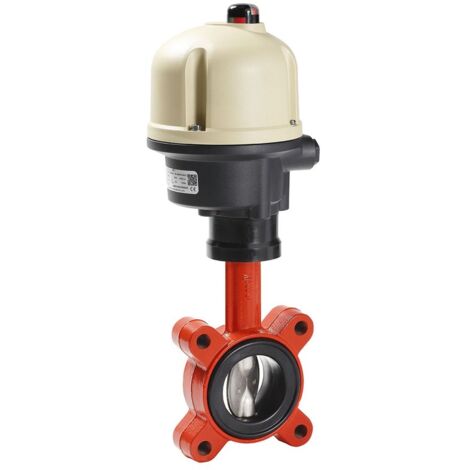

Die KSB Einklemm-Absperrklappe BOAX-SF mit E-Antrieb AQ3L 24V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie ist sowohl für Trinkwasser als auch für andere Medien geeignet. Die Klappe verfügt über eine Wärmesperre und einen Elastomer-Ringbalg (EPDM XU oder Nitril K). Sie kann manuell mit einem Handhebel oder elektrisch über einen Stellantrieb betrieben werden. Das Gehäuse ist mit Gewindeflanschaugen ausgestattet und ermöglicht eine einseitige Abflanschung sowie den Einsatz als Endarmatur.Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 65
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 46 mm
- Gewicht: 5,5 kg
- Gehäusematerial: Gusseisen GGG 40 (GJS-400-15)
- Klappenscheibe: rost- und säurebeständiger Stahl 1.4301
- Ringbalg: EPDM-XU
- Spindelmaterial: rost- und säurebeständiger Stahl 1.4029
- Bedienung: Elektromotor
- Nennspannung: 24 V Gleichspannung
- Wellenabdichtung: elastisch weichdichtend
Kompatibilität und Zubehör
- Geeignet für Standard Heizungs-, Lüftungs- und Klimaanlagen
Installation
- Einbau als Endarmatur möglich
- Beidseitig abflanschbar
Anwendung
- Verwendung in der Gebäudetechnik
- Geeignet für Heizungs-, Lüftungs- und Klimaanlagen
- Für Trinkwasser und andere Medien
Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Oberflächenbeschichtung: orange (RAL2002)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Der elektrische Antrieb von Bernard Controls AQ3L wurde getestet und validiert
