Allgemeine Beschreibung

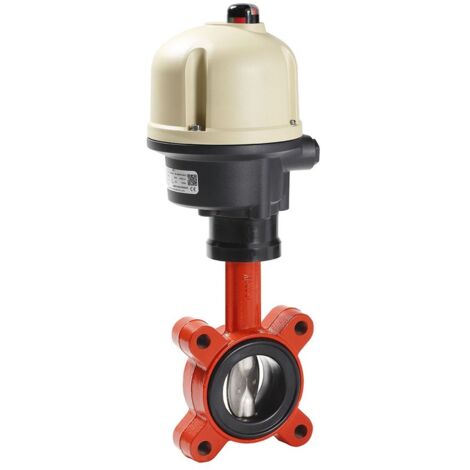

Die KSB Einklemm-Absperrklappe BOAX-SF mit E-Antrieb AQ7L 230V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie ist sowohl für Trinkwasser als auch für andere Medien geeignet. Die Klappe verfügt über eine Wärmesperre und einen Elastomer-Ringbalg (EPDM XU oder Nitril K). Sie kann manuell mit einem Handhebel oder elektrisch über einen Stellantrieb bedient werden. Das Gehäuse ist mit Gewindeflanschaugen ausgestattet, was eine einfache Installation ermöglicht.Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 80
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 46 mm
- Gewicht: 7,5 kg
- Material Gehäuse: Gusseisen GGG 40 (GJS-400-15)
- Material Klappenscheibe: rost- und säurebeständiger Stahl 1.4301
- Material Ringbalg: EPDM-XU
- Material Spindel: rostfreier Stahl
- Bedienung: Elektromotor
- Nennspannung: 1ph 230V
- Netzfrequenz: 50 Hz
- Wellenabdichtung: elastisch weichdichtend
Kompatibilität und Zubehör
Die Absperrklappe ist als Endarmatur einsetzbar und beidseitig abflanschbar. Sie ist voll isolierbar nach EnEv und verfügt über eine integrierte Taupunktsperre.Installation
Die Installation erfolgt über die Gewindeflanschaugen, die eine einfache Montage ermöglichen. Die Klappe kann sowohl einseitig als auch beidseitig abflanscht werden.Anwendung
Die KSB Einklemm-Absperrklappe eignet sich für den Einsatz in Standard Heizungs-, Lüftungs- und Klimaanlagen. Sie ist ideal für Anwendungen in der Gebäudetechnik und für den Transport von Trinkwasser.Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Oberflächenbeschichtung: orange (RAL2002)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Der elektrische Antrieb von Bernard Controls AQ7L wurde getestet und validiert
