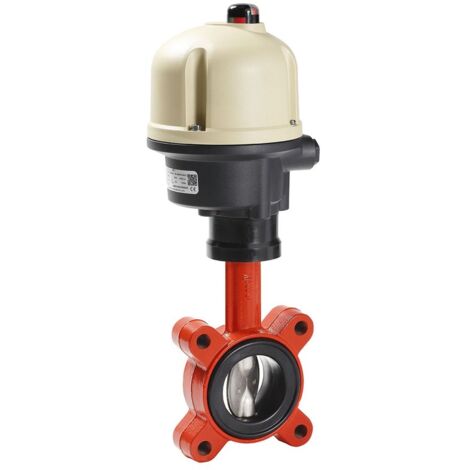

KSB Einklemm-Absperrklappe BOAX-SF mit E-Antrieb AQ7L 24V, PN 10/16, DN 100

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Die KSB Einklemm-Absperrklappe BOAX-SF mit E-Antrieb AQ7L 24V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie ist für Trinkwasser geeignet und bietet eine weichdichtende Funktionalität. Das einteilige Gehäuse in Ringform ist mit Gewindeflanschaugen ausgestattet und ermöglicht eine beidseitige Abflanschung. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Wellenabdichtung ist elastisch weichdichtend.

Technische daten

Nenndruck: PN 10/16

Nennweite: DN 100

Betriebsdruck: 16 bar

Mediumtemperatur: -10 bis 130 °C

Baulänge: 52 mm

Gewicht: 8,5 kg

Nennspannung: 24 V (Gleichspannung)

Material Gehäuse: Gusseisen (GGG 40)

Material Klappenscheibe: rost- und säurebeständiger Stahl (1.4301)

Material Ringbalg: EPDM-XU

Material Spindel: rostfreier Stahl (1.4029)

Oberflächenschutz: beschichtet

Bedienung: Elektromotor

Winkel der Spindel: 90°

Durchlass: 100 mm

Kompatibilität und Zubehör

Geeignet für Standard Heizungs-, Lüftungs- und Klimaanlagen

Integrierte Taupunktsperre

Installation

Einbau als Endarmatur möglich

Voll isolierbar nach EnEv

Anwendung

Verwendbar in der Gebäudetechnik

Ideal für Heizungs-, Lüftungs- und Klimaanlagen

Geeignet für Trinkwasseranwendungen

Weitere Informationen

Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)

Wartungsfrei

Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)

Der elektrische Antrieb von Bernard Controls AQ7L wurde getestet und validiert

Eigenschaften

Marke
KSB
Länge
5.2 cm
Breite
10 cm
Höhe
153 mm
Gewicht
8.5 kg
