Allgemeine Beschreibung

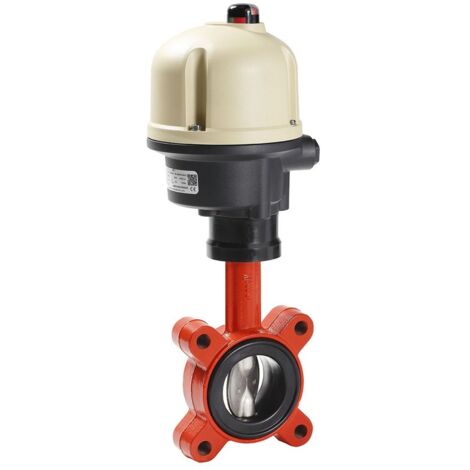

Die KSB Einklemm-Absperrklappe BOAX-SF mit E-Antrieb AQ7L 24V ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert ist. Sie ist mit einer Wärmesperre und einem Elastomer-Ringbalg (EPDM XU oder Nitril K) ausgestattet. Die Klappe kann manuell über einen Handhebel oder elektrisch über den Stellantrieb betrieben werden. Das Gehäuse ist mit Gewindeflanschaugen für einseitiges Abflanschen und als Endarmatur einsetzbar. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 80
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 46 mm
- Gewicht: 7,5 kg
- Spannungsart: Gleichspannung
- Nennspannung: 24 V
- Material Gehäuse: Gusseisen (GGG 40)
- Material Klappenscheibe: rost- und säurebeständiger Stahl (1.4301)
- Material Ringbalg: EPDM-XU
- Wellenmaterial: rostfreier Stahl (1.4029)
- Bedienung: Elektromotor
- Winkel der Spindel: 90°
- Durchlass: 80
