Allgemeine Beschreibung

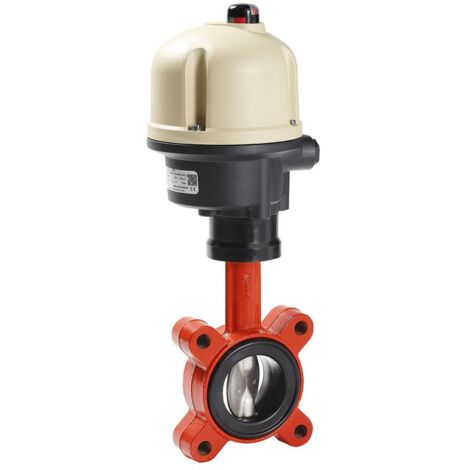

Die KSB Einklemm-Absperrklappe BOAX-SF mit E-Antrieb AQ100 ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen konzipiert wurde. Sie ist für Trinkwasser geeignet und bietet eine elastische, weichdichtende Gehäuse-/Scheibendichtung. Die Klappe ist als Endarmatur einsetzbar und kann beidseitig abflanschen werden. Sie ist voll isolierbar nach EnEv und verfügt über eine integrierte Taupunktsperre.Technische daten
- Nenndruck: PN10
- Nennweite: DN500
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: EN 558-1-20 mm
- Gewicht: 197 kg
- Gehäusematerial: Gusseisen EN-GJS-400-15
- Klappenscheibe: rost- und säurebeständiger Stahl 1.4308
- Ringbalg: EPDM-XU
- Wellenabdichtung: elastisch weichdichtend
- Bedienung: Elektromotor (AQ100 von Bernard Controls)
- Spindelmaterial: rost- und säurebeständiger Stahl
- Kvs-Wert: 21000
- Bedienhöhe: 1164 mm
Kompatibilität und Zubehör
Die Absperrklappe ist für den Einsatz in Standard Heizungs-, Lüftungs- und Klimaanlagen geeignet. Sie kann mit einem elektrischen Stellantrieb betrieben werden.Installation
Die Installation erfolgt als Endarmatur mit Gewindeflanschaugen (Typ 4) und ist für einseitiges Abflanschen konzipiert. Die Klappe ist wartungsfrei und wurde ohne lackbenetzungsstörende Zusatzstoffe (silikonfrei) hergestellt.Anwendung
Die KSB Einklemm-Absperrklappe wird in der Gebäudetechnik, insbesondere in Heizungs-, Lüftungs- und Klimaanlagen eingesetzt. Sie eignet sich auch für den Einsatz mit Trinkwasser.Weitere Informationen
- Hergestellt nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Fabrikat: KSB
- Artikelnummer: 05191678
- EAN/GTIN: 3247545041465
