Allgemeine Beschreibung

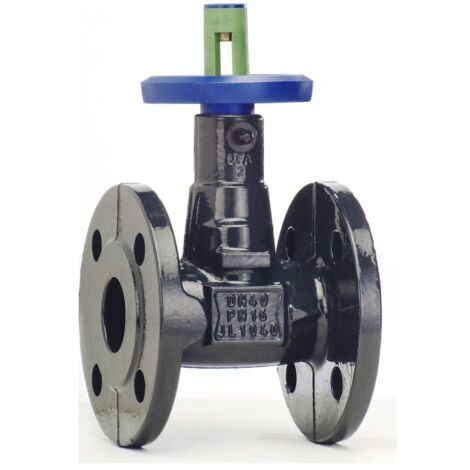

Das KSB Flansch-Absperrventil BOA-Compact EKB JL1040 EKB ist ein wartungsfreies Absperrventil nach DIN/EN, das speziell für Trinkwasserversorgungsanlagen entwickelt wurde. Es verfügt über eine kompakte Bauweise und ist mit einer elektrostatischen Kunststoffbeschichtung (EKB) innen und außen ausgestattet, die als Korrosionsschutz dient. Das Ventil ist für den Einsatz in Wasserversorgungsanlagen, Trinkwasser und Klimaanlagen geeignet, jedoch nicht für mineralölhaltige Medien oder Dampf.Technische daten
- Nennweite: DN 100
- Nenndruck: PN 10/16
- Einbaulänge: 190 mm
- Gewicht: 17.3 kg
- Mediumtemperatur: -10 °C bis 80 °C
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Spindelmaterial: 1.4021
- Kegelmaterial: Grauguss / EPDM
- Oberflächenschutz: beschichtet
- Bedienung: Handrad
- Rohraußendurchmesser: 100 mm
- Höhe Handgriff/Handrad: 215 mm
- Länge Handgriff/Durchmesser Handrad: 160 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 1,7
Kompatibilität und Zubehör
- Einbau in Kupferleitungen möglich (unter Beachtung der Einbauhinweise)
- Andere Medien auf Anfrage
Installation
- Einbauhinweise sind in der Betriebsanleitung enthalten
Anwendung
- Wasserversorgungsanlagen
- Trinkwasser
- Klimaanlagen
- Kühlkreisläufe
Weitere Informationen
- Mit nichtsteigendem Handrad und plombierbarer Handradkappe
- Stellungsanzeige oberhalb des Handrades
- Feststellvorrichtung und geschützte innenliegende Hubbegrenzung
- Spindelabdichtung mit EPDM-Profilring
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR)
