Allgemeine Beschreibung

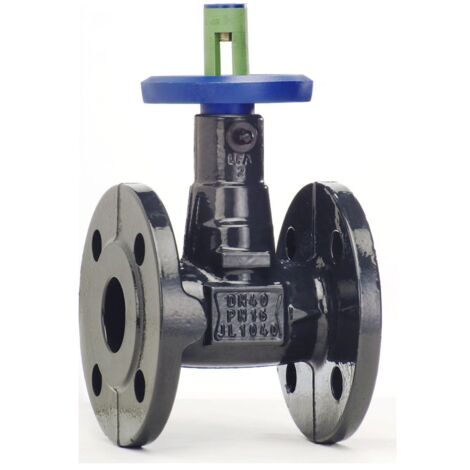

Das KSB Flansch-Absperrventil BOA-Compact EKB JL1040 EKB ist ein wartungsfreies Absperrventil nach DIN/EN mit Flanschen, das speziell für Trinkwasserversorgungsanlagen konzipiert wurde. Es verfügt über eine kompakte Bauweise und ist mit einer elektrostatischen Kunststoffbeschichtung (EKB) innen und außen ausgestattet, die als Korrosionsschutz dient. Die Schrägsitzausführung mit geradem Oberteil und der EPDM-ummantelte Drosselkegel sorgen für eine zuverlässige Funktionalität.Technische daten
- Nennweite: DN 125
- Nenndruck: PN 10/16
- Einbaulänge: 200 mm
- Gewicht: 26,7 kg
- Mediumtemperatur: -10 °C bis 80 °C
- Gehäusematerial: EN-GJL-250 (Gusseisen)
- Spindelmaterial: 1.4021
- Kegelmaterial: Grauguss / EPDM
- Handradkappe: mit min.
- Höhe Handgriff/Handrad: 270 mm
- Länge Handgriff/Durchmesser Handrad: 200 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 2
Kompatibilität und Zubehör
- Geeignet für Wasserversorgungsanlagen und Trinkwasser
- Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und die EK-Beschichtung angreifen
- Einbau in Kupferleitungen möglich (unter Beachtung der Einbauhinweise)
Installation
- Einbau in Kupferleitungen unter Beachtung der Betriebsanleitung
Anwendung
- Wasserversorgungsanlagen
- Trinkwasser
- Klimaanlagen
- Kühlkreisläufe
Weitere Informationen
- Das Ventil ist mit einem nichtsteigenden Handrad und einer plombierbaren Handradkappe ausgestattet, um unbefugtes Schließen zu verhindern.
- Die Spindelabdichtung erfolgt mit einem EPDM-Profilring.
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie.
