Allgemeine Beschreibung

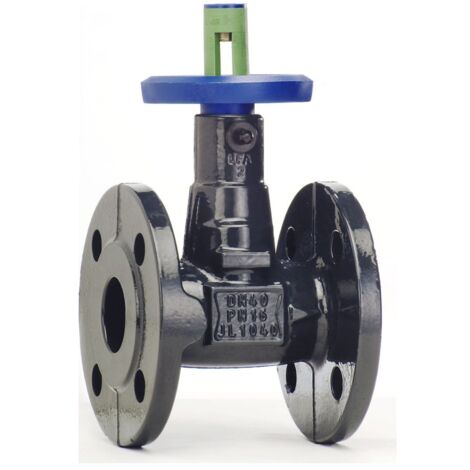

Das KSB Flansch-Absperrventil BOA-Compact EKB JL1040 EKB ist ein wartungsfreies Absperrventil nach DIN/EN, das speziell für Trinkwasserversorgungsanlagen entwickelt wurde. Es verfügt über eine kompakte Bauweise und ist mit einer elektrostatischen Kunststoffbeschichtung (EKB) innen und außen ausgestattet, die als Korrosionsschutz dient. Das Ventil hat eine Schrägsitzhydraulik und ist mit einem EPDM-ummantelten Drosselkegel sowie einer nichtdrehenden Spindel mit geschütztem außenliegendem Gewinde ausgestattet.Technische daten
- Nennweite: DN 150
- Nenndruck: PN 10/16
- Einbaulänge: 210 mm
- Mediumtemperatur: -10 °C bis 80 °C
- Gewicht: 31,2 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Spindelmaterial: 1.4021
- Kegelmaterial: Grauguss / EPDM
- Höhe Handgriff/Handrad: 282 mm
- Länge Handgriff/Durchmesser Handrad: 250 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 2,6
Kompatibilität und Zubehör
- Geeignet für Wasserversorgungsanlagen und Klimaanlagen
- Nicht geeignet für mineralölhaltige Medien, Dampf und aggressive Medien, die EPDM und die EK-Beschichtung angreifen
- Einbau in Kupferleitungen möglich unter Beachtung der Einbauhinweise
Installation
- Einbauhinweise sind in der Betriebsanleitung zu beachten
Anwendung
- Wasserversorgungsanlagen
- Trinkwasser
- Kühlkreisläufe
Weitere Informationen
- Das Ventil ist mit einem nichtsteigenden Handrad und einer plombierbaren Handradkappe ausgestattet, um unbefugtes Schließen zu verhindern.
- Das Ventil ist nach der Europäischen Druckgeräterichtlinie konstruiert, gefertigt und geprüft.
