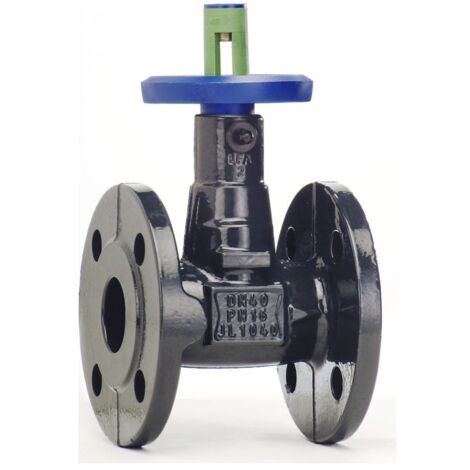

KSB Flansch-Absperrvententil BOA-Compact EKB JL1040 EKB, DVGW, Kappe, PN10/16 DN 80

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Flansch-Absperrventil BOA-Compact EKB JL1040 EKB ist ein wartungsfreies Absperrventil nach DIN/EN mit Flanschen, das speziell für Trinkwasserversorgungsanlagen konzipiert wurde. Es verfügt über eine kompakte Bauweise und ist mit einer elektrostatischen Kunststoffbeschichtung (EKB) innen und außen ausgestattet, die als Korrosionsschutz dient. Das Ventil ist in einer Schrägsitz-Ausführung mit geradem Oberteil und einem EPDM-ummantelten Drosselkegel gefertigt. Es bietet eine Stellungsanzeige, eine Feststellvorrichtung und eine Hubbegrenzung.

Technische daten

Nennweite: DN 80

Nenndruck: PN 10/16

Einbaulänge: 180 mm

Gewicht: 12.7 kg

Mediumtemperatur: -10 °C bis 80 °C

Gehäusematerial: EN-GJL-250 (Gusseisen)

Spindelmaterial: 1.4021

Kegelmaterial: Grauguss / EPDM

Handradkappe: mit min.

Rohraußendurchmesser aller Anschlüsse: 80 mm

Zeta-Wert: 1,8

Kompatibilität und Zubehör

Geeignet für Wasserversorgungsanlagen und Klimaanlagen

Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und die EK-Beschichtung angreifen

Andere Medien auf Anfrage

Installation

Einbau in Kupferleitungen unter Beachtung der Einbauhinweise (Betriebsanleitung) möglich

Anwendung

Wasserversorgungsanlagen

Trinkwasser

Kühlkreisläufe

Weitere Informationen

Das Ventil ist mit einem nichtsteigenden Handrad und einer plombierbaren Handradkappe ausgestattet, um unbefugtes Schließen zu verhindern.

Die Spindelabdichtung erfolgt mit einem EPDM-Profilring.

Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR).

Eigenschaften

Marke
KSB
Länge
18 cm
Breite
8 cm
Höhe
344 mm
Gewicht
12.7 kg
