Allgemeine Beschreibung

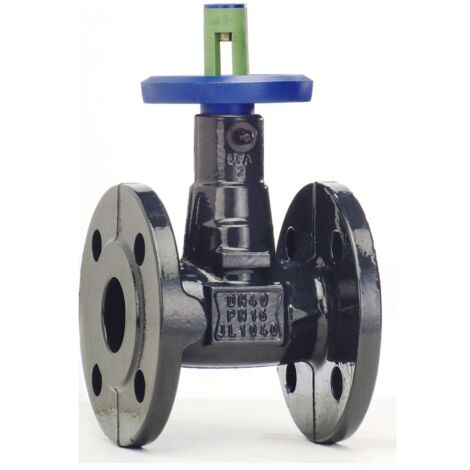

Das KSB Flansch-Absperrventil BOA-Compact EKB JL1040/EKB ist ein wartungsfreies Absperrventil nach DIN/EN mit Flanschen und kompakter Bauweise, ideal für Trinkwasserversorgungsanlagen. Es verfügt über eine elektrostatische Kunststoffbeschichtung (EKB) innen und außen, die als Korrosionsschutz dient. Die Schrägsitzkonstruktion mit geradem Oberteil und EPDM-ummanteltem Drosselkegel sorgt für eine zuverlässige Funktionalität.Technische daten
- Nennweite: DN 200
- Nenndruck: PN 16
- Einbaulänge: 230 mm
- Gewicht: 71,2 kg
- Mediumtemperatur: -10 °C bis 80 °C
- Gehäusematerial: EN-GJL-250 (Gusseisen)
- Spindelmaterial: 1.4021
- Kegelmaterial: Grauguss / EPDM
- Höhe Handrad: 434 mm
- Länge/Durchmesser Handrad: 315 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 2,5
Kompatibilität und Zubehör
- Geeignet für Wasserversorgungsanlagen und Klimaanlagen
- Nicht geeignet für mineralölhaltige Medien, Dampf und aggressive Medien, die EPDM und die EK-Beschichtung angreifen
- Andere Medien auf Anfrage
Installation
- Einbau in Kupferleitungen unter Beachtung der Einbauhinweise (Betriebsanleitung)
Anwendung
- Wasserversorgungsanlagen
- Trinkwasser
- Kühlkreisläufe
Weitere Informationen
- Wartungsfreies Durchgangsventil mit nichtdrehender Spindel und geschütztem außenliegendem Gewinde
- Mit nichtsteigendem Handrad und plombierbarer Handradkappe gegen unbefugtes Schließen des Ventils
- Stellungsanzeige oberhalb des Handrades
- Feststellvorrichtung und geschützte innenliegende Hubbegrenzung
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie
