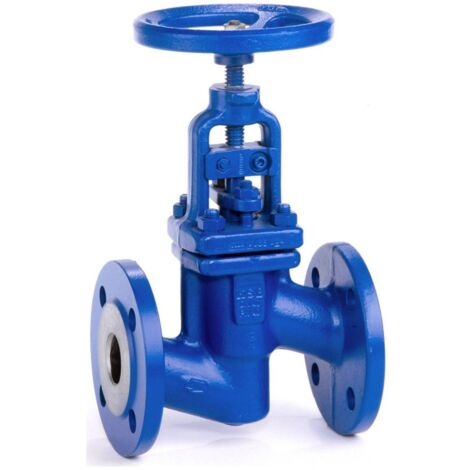

KSB Flanschen-Absperrvententil NORI 40 ZXLBV mit Faltenbalg, PN 25/40 DN 25

KSB Flanschen-Absperrvententil NORI 40 ZXLBV mit Faltenbalg, PN 25/40 DN 25

Beschreibung:
Absperrventil nach DIN/EN mit Flanschen (ZXLBV), Schweißenden oder Schweißmuffen (ZXSBV), mit Faltenbalg, geradem Oberteil, konischem Absperrkegel oder Drosselkegel, zweigeteilter Spindel, integrierter Stellungsanzeige, Dichtflächen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.

Einsatz:
Industrieanlagen, Kraftwerke, Verfahrenstechnik und Schiffbau. Für Wasser, Dampf, Wärmeträgeröle, Gas und sonstige nicht aggressive Medien. Andere Medien auf Anfrage.

Metallisch dichtendes
Flanschen-Absperrventil mit Faltenbalg,
wartungsfrei.
Durchgangsform in -Ausführung mit
geradem Oberteil.
Obere Spindel drehend, untere Spindel
nichtdrehend mit Rückdichtung.
Deckeldichtung aussen und innen
gekammert, mit Handrad, mit
Stellungsanzeige, Spindelabdichtung mit
2-wandigem Faltenbalg und
Sicherheitsstopfbuchse.
Faltenbalg an Kegel geschweisst,
konischer Kegel.
Buntmetallfrei, konstruiert, gefertigt,
geprüft und gekennzeichnet nach
Europäischer Druckgeräterichtlinie
2014/68/EU (DGR).
Gehäuse: 1.0460
Kegel: 1.4122
Faltenbalg: 1.4571
Obere Spindel: 1.4021
Untere Spindel: 1.4122
Flanschausführung:
Baulänge nach: EN 558-1/1
Betriebstemperatur: -10 bis 450 oC
Nenndruck: PN 25/40
Nennweite: DN 25
Gewicht: 6,5 kg
Fabrikat: KSB
Baureihe: NORI 40
Typ: ZXLBV
Artikelnummer: 29522348
EAN/GTIN: 4031932063135
Materialpreisgruppe: B1

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: NORI 40 ZXLBV
• Hersteller-Warengruppe: 23_Absperrventile
• Hersteller-Produktgruppe: NORI 40, Absperrventil
• Hersteller-Artikelnummer: 29522348
• BaulängeArm: EN 558-1/1
• Baureihe: NORI 40
• GehAnschluss: Flansch
• Hersteller: KSB
• MaxMedTemp: 450
• MinMedTemp: -10
• Nenndruck: PN 25/40
• Nennweite: DN 25
• Typ: ZXLBV
• Wst_ArmGeh: 1,0460
• Wst_Faltenbalg: 1,4571
• Wst_Kegel: 1,4122
• Wst_ObSpindel: 1,4021
• Wst_UntSpindel: 1,4122
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 9,75
• Druckstufe Artikel: PN 40
• Spindel und/oder Handrad ansteigend: ja
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 25
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Höhe Handgriff/Handrad: 230
• Länge Handgriff/Durchmesser Handrad: 125
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Nenndurchmesser: DN 25
• Kopfstücktyp: Gewindeschrauben
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
