Allgemeine Beschreibung

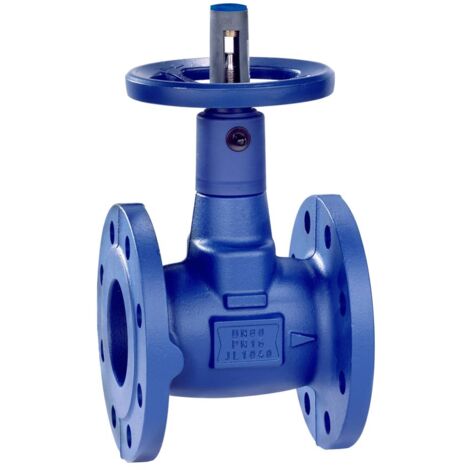

Das KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040 ist ein hochwertiges Absperrventil nach DIN/EN mit Flanschen und einer Kurzbaulänge gemäß EN 558/14. Es verfügt über eine Schrägsitzausführung mit geradem Oberteil, einem einteiligen Gehäuse und einem EPDM-ummantelten Drosselkegel. Das Ventil ist wartungsfrei, voll isolierbar und bietet eine weichdichtende Durchgangsdichtung sowie eine Rückdichtung. Zu den weiteren Merkmalen gehören eine Stellungsanzeige, eine Feststellvorrichtung und eine Hubbegrenzung.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 150
- Mediumtemperatur: -10 °C bis 120 °C
- Gewicht: 30,7 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Spindelmaterial: 1.4021
- Oberflächenschutz: beschichtet
- Rohraußendurchmesser aller Anschlüsse: 150 mm
- Höhe Handgriff/Handrad: 282 mm
- Länge Handgriff/Durchmesser Handrad: 250 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 2,6
Kompatibilität und Zubehör
- Geeignet für Warmwasserheizungsanlagen bis 120 °C
- Geeignet für Klimaanlagen
- Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und Gusseisen angreifen
- Andere Medien auf Anfrage
Installation
- Handradbetrieb
- Flanschanschlüsse
Anwendung
- Absperrung in Heizungs- und Klimaanlagen
- Regelung von Flüssigkeiten
Weitere Informationen
- Voll isolierbar nach EnEv
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie
- Artikelnummer: 48013887
- EAN/GTIN: 4031932059466
