Allgemeine Beschreibung

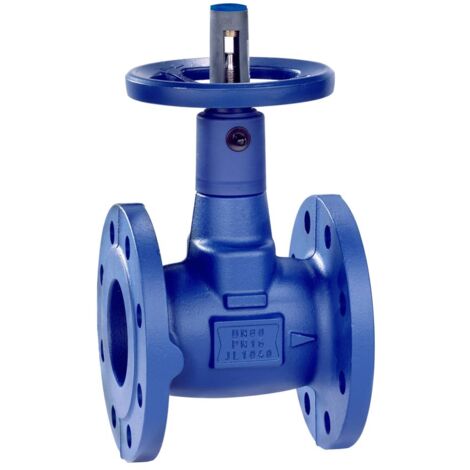

Das KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040 ist ein hochwertiges Absperrventil nach DIN/EN mit Flanschen. Es zeichnet sich durch eine Kurzbaulänge gemäß EN 558/14 und eine Schrägsitzausführung mit geradem Oberteil aus. Das einteilige Gehäuse ist mit einem EPDM-ummantelten Drosselkegel ausgestattet, der eine weichdichtende Durchgangsdichtung und Rückdichtung bietet. Weitere Merkmale sind eine Stellungsanzeige, eine Feststellvorrichtung, eine Hubbegrenzung sowie eine Isolierkappe mit Taupunktsperre. Das Ventil ist wartungsfrei und voll isolierbar.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 50
- Mediumtemperatur: -10 °C bis 120 °C
- Gewicht: 7 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Spindelmaterial: 1.4021
- Anstrichfarbe: blau RAL 5002
- Höhe Handgriff/Handrad: 220 mm
- Länge Handgriff/Durchmesser Handrad: 160 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 1,5
Kompatibilität und Zubehör
- Geeignet für Warmwasserheizungsanlagen bis 120 °C
- Geeignet für Klimaanlagen
- Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und Gusseisen angreifen
- Andere Medien auf Anfrage
Installation
- Flanschanschlüsse für einfache Installation
- Handradbedienung für präzise Steuerung
Anwendung
- Verwendung in Heizungs- und Klimaanlagen
- Absperrung von Flüssigkeiten
Weitere Informationen
- Voll isolierbar nach EnEv
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie
- In Tüte einzeln verpackt, Tütenmaterial frei von lackbenetzungsstörenden Substanzen
