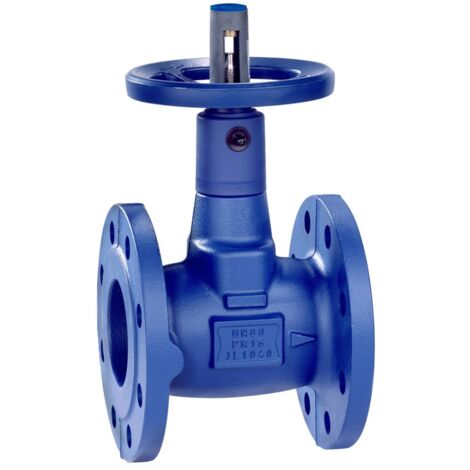

KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040 PN 16 DN 65

KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040 PN 16 DN 65

Beschreibung:
Absperrventil nach DIN/EN mit Flanschen, in Kurzbaulänge EN 558/14, Schrägsitzausführung mit geradem Oberteil, einteiliges Gehäuse, EPDM-ummantelter Drosselkegel, weichdichtende Durchgangsdichtung und Rückdichtung, Stellungsanzeige, Feststellvorrichtung, Hubbegrenzung, Isolierkappe mit Taupunktsperre, wartungsfrei, voll isolierbar.

Einsatz:
Warmwasserheizungsanlagen bis 120 °C. Klimaanlagen. Nicht für mineralölhaltige Medien, Dampf und Medien, die EPDM und Gusseisen angreifen. Andere Medien auf Anfrage.

Weichdichtendes Flanschen-Absperrventil,
einteiliges Gehäuse, Baulänge EN 558/14.
Durchgangsventil mit Schrägsitzhydraulik
mit nicht steigendem Handrad,
Drosselkegel, Stellungsanzeige,
Feststellvorrichtung, geschützter
innenliegender Hubbegrenzung und
Isolierkappe mit Taupunktsperre.
Kompakt-Drosselkegel voll EPDM-ummantelt
als weichdichtende Durchgangs- und
Rückdichtung.
Spindelabdichtung mit EPDM-Profilring,
wartungsfrei.
Nichtdrehende Spindel mit geschütztem,
aussenliegendem Gewinde.
Mit Aussenanstrich blau. Voll isolierbar
nach EnEv.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie.
In Tüte einzeln verpackt. Tütenmaterial
frei von lackbenetzungsstörenden
Substanzen.
Gehäuse: EN-GJL-250
Spindel: 1.4021
Anstrichfarbe: blau RAL 5002
Handradkappe: ohne
min. Mediumtemperatur: -10 oC
max. Mediumtemperatur: 120 oC
Nenndruck: PN 16
Nennweite: DN 65
Gewicht: 10 kg
Fabrikat: KSB
Baureihe: BOA-Compact
Typ: -
Artikelnummer: 48013883
EAN/GTIN: 4031932059428
Materialpreisgruppe: A1

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOA-Compact
• Hersteller-Warengruppe: 23_Absperrventile
• Hersteller-Produktgruppe: BOA-Compact, Absperrventile
• Hersteller-Artikelnummer: 48013883
• Baureihe: BOA-Compact
• Farbe: blau RAL 5002
• Handradkappe: ohne
• Hersteller: KSB
• MaxMedTemp: 120
• MinMedTemp: -10
• Nenndruck: PN 16
• Nennweite_DN: DN 65
• Wst_ArmGeh: EN-GJL-250
• Wst_Spindel: 1,4021
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1,5
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 65
• Druckstufe Flansch: PN 16
• Höhe Handgriff/Handrad: 270
• Länge Handgriff/Durchmesser Handrad: 200
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 65
• Kopfstücktyp: Gewindeschrauben
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
