Allgemeine Beschreibung

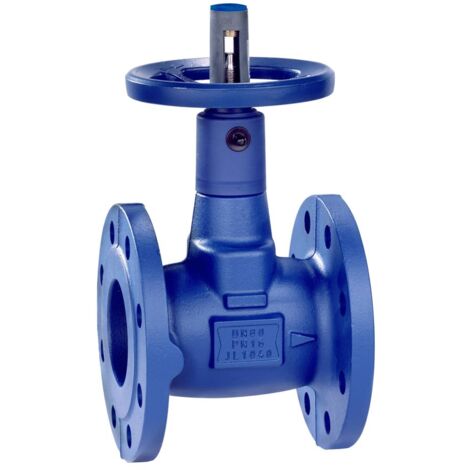

Das KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040 ist ein hochwertiges Absperrventil nach DIN/EN mit Flanschen. Es verfügt über eine Kurzbaulänge gemäß EN 558/14 und ist in einer Schrägsitzausführung mit geradem Oberteil konstruiert. Das einteilige Gehäuse ist mit einem EPDM-ummantelten Drosselkegel ausgestattet, der eine weichdichtende Durchgangsdichtung und Rückdichtung bietet. Zu den weiteren Merkmalen gehören eine Stellungsanzeige, eine Feststellvorrichtung, eine Hubbegrenzung sowie eine Isolierkappe mit Taupunktsperre. Das Ventil ist wartungsfrei und voll isolierbar.Technische daten
- Nenndruck: PN 6
- Nennweite: DN 15
- Mediumtemperatur: -10 °C bis 120 °C
- Gewicht: 1,7 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Spindelmaterial: 1.4021
- Anstrichfarbe: blau RAL 5002
- Rohraußendurchmesser aller Anschlüsse: 15
- Höhe Handgriff/Handrad: 105 mm
- Länge Handgriff/Durchmesser Handrad: 80 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 0,9
Kompatibilität und Zubehör
- Geeignet für Warmwasserheizungsanlagen bis 120 °C
- Geeignet für Klimaanlagen
- Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und Gusseisen angreifen
- Andere Medien auf Anfrage
Installation
- Das Ventil ist mit Flanschanschlüssen ausgestattet.
- Rechtwinklige Ausführung: nein
Anwendung
- Ideal für den Einsatz in Heizungs- und Klimaanlagen.
- Verwendung in Anwendungen, die eine zuverlässige Absperrung erfordern.
Weitere Informationen
- Voll isolierbar nach EnEv.
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie.
- In Tüte einzeln verpackt, Tütenmaterial frei von lackbenetzungsstörenden Substanzen.
