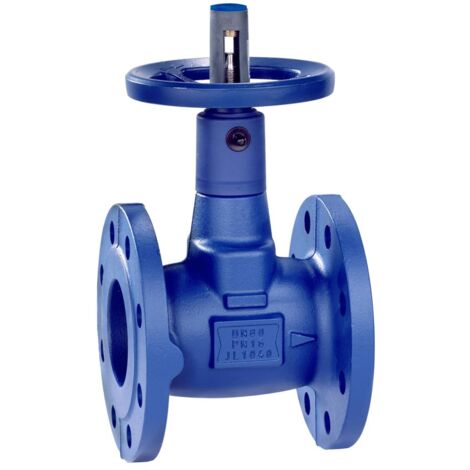

KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040, PN 16 DN 15

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040 ist ein hochwertiges Absperrventil nach DIN/EN mit Flanschen. Es zeichnet sich durch eine Kurzbaulänge gemäß EN 558/14 aus und verfügt über eine Schrägsitzausführung mit geradem Oberteil. Das einteilige Gehäuse ist mit einem EPDM-ummantelten Drosselkegel ausgestattet, der eine weichdichtende Durchgangsdichtung und Rückdichtung bietet. Weitere Merkmale sind eine Stellungsanzeige, eine Feststellvorrichtung, eine Hubbegrenzung sowie eine Isolierkappe mit Taupunktsperre. Das Ventil ist wartungsfrei und voll isolierbar.

Technische daten

Nenndruck: PN 16

Nennweite: DN 15

Mediumtemperatur: -10 °C bis 120 °C

Gewicht: 2,3 kg

Gehäusematerial: Gusseisen (EN-GJL-250)

Spindelmaterial: 1.4021

Oberflächenschutz: beschichtet

Rohraußendurchmesser aller Anschlüsse: 15 mm

Höhe Handgriff/Handrad: 105 mm

Länge Handgriff/Durchmesser Handrad: 80 mm

Winkel der Spindel: 90°

Zeta-Wert: 0,9

Kompatibilität und Zubehör

Geeignet für Warmwasserheizungsanlagen bis 120 °C

Geeignet für Klimaanlagen

Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und Gusseisen angreifen

Andere Medien auf Anfrage

Installation

Handradbedienung

Flanschanschlüsse

Anwendung

Absperrung in Heizungs- und Klimaanlagen

Regelung von Flüssigkeiten

Weitere Informationen

Artikelnummer: 48874923

EAN/GTIN: 4031932059121

VdS-geprüft: nein

KIWA-Prüfsiegel: nein

Gastec QA Prüfung: nein

Typenzulassung nach BBR/EKS: nein

Eigenschaften

Marke
KSB
Farbe
Blau
Druck
16 bar
Menge pro Pack
1 Stücke
Material
Gusseisen
Auslassdurchmesser
15 mm
Ausgabethread
1/2" (15x21)
Form
Rechteckig
Form des Fittings/ des Anschlusses
Winkel
Körpermaterial
Glas
Montageart
Zum Anschrauben
Arbeitsdruck
16 bar
Maximaler Druck
16 bar
Ventiltyp
Absperrhahn
Verwendung des Ventils
Warmwasser (Sanitär)
ManoMano Art.-Nr
ME12756438
MMID
783859264421
Herstellerreferenz
81331062
EAN
4031932059121

Beratung von

So finden Sie das richtige Absperrventil

Absperrventile und Kugelhähne sind in der Sanitär- und Wasserinstallation unentbehrlich. Mit oder ohne Entlüftung, zum Schrauben, Kleben oder mit Druckverbindung, die Ventile sind in unterschiedlichen Durchmessern (20 mm, 25 mm usw.) und Gewindesteigungen (15x21 - 1/2;20x27 - 3/4 usw.) erhältlich. Hier erfahren Sie mehr zu Absperrhähnen.
