Allgemeine Beschreibung

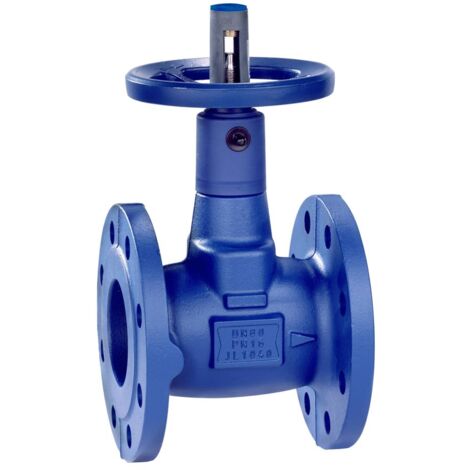

Das KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040 ist ein hochwertiges Absperrventil nach DIN/EN mit Flanschen. Es verfügt über eine Kurzbaulänge gemäß EN 558/14 und ist in einer Schrägsitzausführung mit geradem Oberteil konstruiert. Das einteilige Gehäuse ist mit einem EPDM-ummantelten Drosselkegel ausgestattet, der eine weichdichtende Durchgangsdichtung und Rückdichtung bietet. Zu den weiteren Merkmalen gehören eine Stellungsanzeige, eine Feststellvorrichtung, eine Hubbegrenzung sowie eine Isolierkappe mit Taupunktsperre. Das Ventil ist wartungsfrei und voll isolierbar.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 20
- Mediumtemperatur: -10 °C bis 120 °C
- Gewicht: 2,7 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Spindelmaterial: 1.4021
- Oberflächenschutz: beschichtet
- Anschluss 1: Flansch
- Anschluss 2: Flansch
- Höhe Handgriff/Handrad: 105 mm
- Länge Handgriff/Durchmesser Handrad: 80 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 0,7
Kompatibilität und Zubehör
- Geeignet für Warmwasserheizungsanlagen bis 120 °C
- Geeignet für Klimaanlagen
- Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und Gusseisen angreifen
- Andere Medien auf Anfrage
Installation
- Handradbetrieb
- Rechtwinklige Ausführung: nein
- Unter Druck austauschbare Spindelabdichtung: nein
- Spindelgewinde außerhalb des Mediums: ja
Anwendung
- Absperrung von Flüssigkeiten
- Nicht geeignet für Gase
Weitere Informationen
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
