Allgemeine Beschreibung

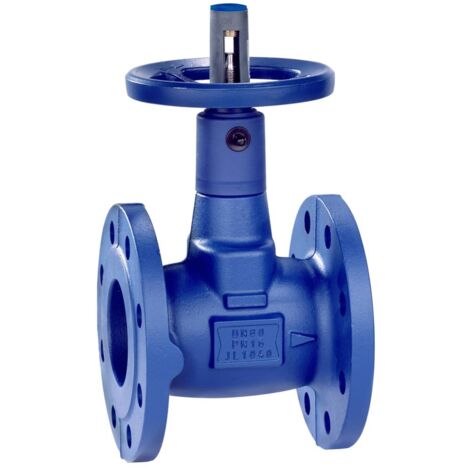

Das KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040 ist ein hochwertiges Absperrventil nach DIN/EN mit Flanschen. Es zeichnet sich durch eine Kurzbaulänge gemäß EN 558/14 und eine Schrägsitzausführung mit geradem Oberteil aus. Das einteilige Gehäuse ist mit einem EPDM-ummantelten Drosselkegel ausgestattet, der eine weichdichtende Durchgangsdichtung und Rückdichtung bietet. Weitere Merkmale sind eine Stellungsanzeige, eine Feststellvorrichtung, eine Hubbegrenzung sowie eine Isolierkappe mit Taupunktsperre. Das Ventil ist wartungsfrei und voll isolierbar.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 40
- Mediumtemperatur: -10 °C bis 120 °C
- Gewicht: 5,5 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Spindelmaterial: 1.4021
- Anstrichfarbe: blau RAL 5002
- Höhe Handgriff/Handrad: 122 mm
- Länge Handgriff/Durchmesser Handrad: 100 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 1,3
Kompatibilität und Zubehör
- Geeignet für Warmwasserheizungsanlagen bis 120 °C
- Geeignet für Klimaanlagen
- Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und Gusseisen angreifen
- Andere Medien auf Anfrage
Installation
- Der Anschluss erfolgt über Flansche
- Rechtwinklige Ausführung: nein
Anwendung
- Ideal für den Einsatz in Heizungs- und Klimaanlagen
- Verwendung für Flüssigkeiten
- Nicht geeignet für Gase
Weitere Informationen
- Voll isolierbar nach EnEv
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie
