Allgemeine Beschreibung

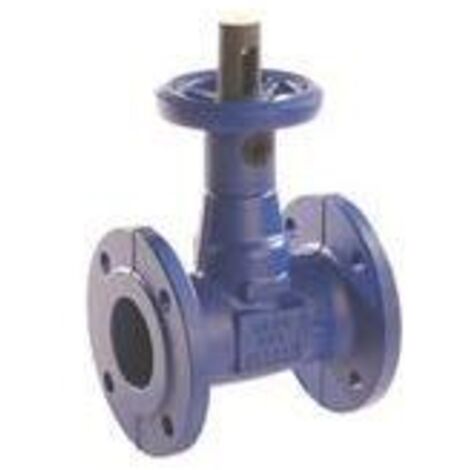

Das KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040 ist ein hochwertiges Absperrventil nach DIN/EN mit Flanschen. Es verfügt über eine Kurzbaulänge gemäß EN 558/14 und ist in einer Schrägsitzausführung mit geradem Oberteil konstruiert. Das einteilige Gehäuse ist mit einem EPDM-ummantelten Drosselkegel ausgestattet, der eine weichdichtende Durchgangsdichtung und Rückdichtung bietet. Weitere Merkmale sind eine Stellungsanzeige, eine Feststellvorrichtung, eine Hubbegrenzung sowie eine Isolierkappe mit Taupunktsperre. Das Ventil ist wartungsfrei und voll isolierbar.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 50
- Mediumtemperatur: -10 °C bis 120 °C
- Gewicht: 6,9 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Spindelmaterial: 1.4021
- Oberflächenschutz: beschichtet
- Rohraußendurchmesser aller Anschlüsse: 50 mm
- Höhe Handgriff/Handrad: 220 mm
- Länge Handgriff/Durchmesser Handrad: 160 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 1,5
Kompatibilität und Zubehör
- Geeignet für Warmwasserheizungsanlagen bis 120 °C
- Geeignet für Klimaanlagen
- Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und Gusseisen angreifen
- Andere Medien auf Anfrage
Installation
- Handradbetrieb
- Flanschanschlüsse
Anwendung
- Absperrung in Heizungs- und Klimaanlagen
- Regelung des Durchflusses von Flüssigkeiten
Weitere Informationen
- Artikelnummer: 48874928
- EAN/GTIN: 4031932059176
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
