Allgemeine Beschreibung

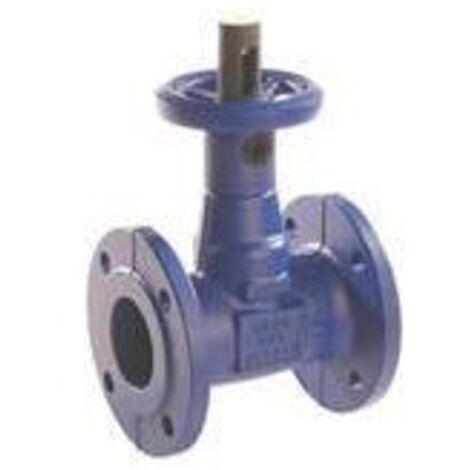

Das KSB Flanschen-Absperrventil BOA-Compact ist ein hochwertiges Absperrventil nach DIN/EN mit Flanschen, das für Warmwasserheizungsanlagen bis 120 °C und Klimaanlagen geeignet ist. Es verfügt über ein einteiliges Gehäuse, eine Schrägsitzausführung mit geradem Oberteil und ist wartungsfrei. Der Drosselkegel ist vollständig mit EPDM ummantelt, was eine weichdichtende Durchgangs- und Rückdichtung gewährleistet. Das Ventil ist voll isolierbar und bietet eine Stellungsanzeige sowie eine Feststellvorrichtung.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 80
- Mediumtemperatur: -10 °C bis 120 °C
- Gewicht: 12,7 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Spindelmaterial: 1.4021
- Farbe: blau RAL 5002
- Baulänge: EN 558/14
- Zeta-Wert: 1,8
- Höhe Handgriff/Handrad: 305 mm
- Länge Handgriff/Durchmesser Handrad: 200 mm
- Winkel der Spindel: 90°
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten
- Nicht geeignet für Gase
- Geeignet für Dampf
Installation
Das Ventil wird über Flansche installiert und ist für eine einfache Handhabung mit einem nicht steigenden Handrad ausgestattet.
Anwendung
Das Ventil ist ideal für den Einsatz in Warmwasserheizungsanlagen und Klimaanlagen, jedoch nicht für mineralölhaltige Medien, Dampf und Medien, die EPDM und Gusseisen angreifen.
Weitere Informationen
Das Ventil ist konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie. Es ist voll isolierbar nach EnEv.
