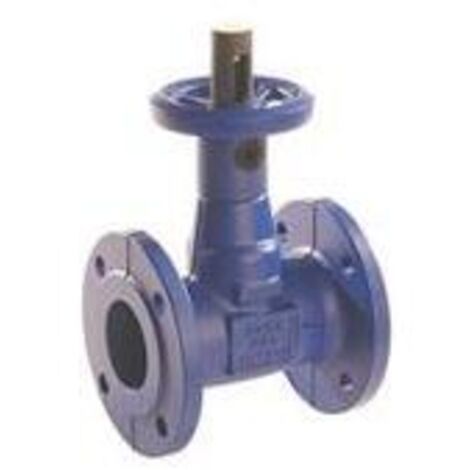

KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040, PN 6 DN 150

KSB Flanschen-Absperrventil BOA-Compact Gehäuse JL1040, PN 6 DN 150

Beschreibung:
Absperrventil nach DIN/EN mit Flanschen, in Kurzbaulänge EN 558/14, Schrägsitzausführung mit geradem Oberteil, einteiliges Gehäuse, EPDM-ummantelter Drosselkegel, weichdichtende Durchgangsdichtung und Rückdichtung, Stellungsanzeige, Feststellvorrichtung, Hubbegrenzung, Isolierkappe mit Taupunktsperre, wartungsfrei, voll isolierbar.

Einsatz:
Warmwasserheizungsanlagen bis 120 °C. Klimaanlagen. Nicht für mineralölhaltige Medien, Dampf und Medien, die EPDM und Gusseisen angreifen. Andere Medien auf Anfrage.

Weichdichtendes Flanschen-Absperrventil,
einteiliges Gehäuse, Baulänge EN 558/14.
Durchgangsventil mit Schrägsitzhydraulik
mit nicht steigendem Handrad,
Drosselkegel, Stellungsanzeige,
Feststellvorrichtung, geschützter
innenliegender Hubbegrenzung und
Isolierkappe mit Taupunktsperre.
Kompakt-Drosselkegel voll EPDM-ummantelt
als weichdichtende Durchgangs- und
Rückdichtung.
Spindelabdichtung mit EPDM-Profilring,
wartungsfrei.
Nichtdrehende Spindel mit geschütztem,
aussenliegendem Gewinde.
Mit Aussenanstrich blau. Voll isolierbar
nach EnEv.
Konstruiert, gefertigt, geprüft und
gekennzeichnet nach Europäischer
Druckgeräterichtlinie.
Gehäuse: EN-GJL-250
Spindel: 1.4021
Anstrichfarbe: blau RAL 5002
Handradkappe: ohne
min. Mediumtemperatur: -10 oC
max. Mediumtemperatur: 120 oC
Nenndruck: PN 6
Nennweite: DN 150
Gewicht: 26,5 kg
Fabrikat: KSB
Baureihe: BOA-Compact
Typ: -
Artikelnummer: 48874922
EAN/GTIN: 4031932059107
Materialpreisgruppe: A1

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOA-Compact
• Hersteller-Warengruppe: 23_Absperrventile
• Hersteller-Produktgruppe: BOA-Compact, Absperrventile
• Hersteller-Artikelnummer: 48874922
• Baureihe: BOA-Compact
• Farbe: blau RAL 5002
• Handradkappe: ohne
• Hersteller: KSB
• MaxMedTemp: 120
• MinMedTemp: -10
• Nenndruck: PN 6
• Nennweite_DN: DN 150
• Wst_ArmGeh: EN-GJL-250
• Wst_Spindel: 1,4021
• Oberflächenschutz: beschichtet
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 2,6
• Druckstufe Artikel: PN 6
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 150
• Druckstufe Flansch: PN 6
• Höhe Handgriff/Handrad: 430
• Länge Handgriff/Durchmesser Handrad: 315
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
• Kopfstücktyp: Gewindeschrauben
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• Typenzulassung nach BBR/EKS: nein
