Allgemeine Beschreibung

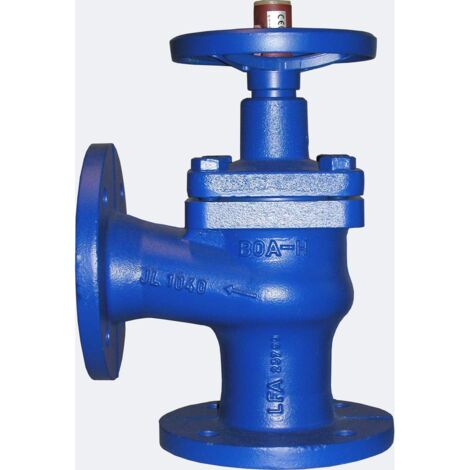

Das KSB Flanschen-Absperrventil BOA-H in Eckform ist ein wartungsfreies, metallisch dichtendes Ventil mit Faltenbalg. Es verfügt über eine serienmäßige Stellungsanzeige mit Farbleitsystem zur Unterscheidung der Ausführung und einen austauschbaren Kegel. Der geschützte Faltenbalg sorgt für eine zuverlässige Funktion bei vollständig geöffneter Armatur. Das Ventil ist für verschiedene Anwendungen in der Gebäudetechnik und Industrie geeignet, einschließlich Warmwasserheizungsanlagen, Heißwasseranlagen, Kühlkreisläufen und Dampfanwendungen.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 125
- Mediumtemperatur: -10 bis 300 °C
- Baulänge nach: EN 558/8
- Gewicht: 48,3 kg
- Gehäusematerial: Gusseisen EN-GJL-250 (JL1040)
- Kegelmaterial: 1.4021+QT
- Rohraußendurchmesser aller Anschlüsse: 125 mm
- Höhe Handgriff/Handrad: 395 mm
- Länge Handgriff/Durchmesser Handrad: 315 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 13
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Plombierbare Kappe gegen unbeabsichtigtes Schließen (optional)
Installation
- Geradsitzausführung mit nichtsteigendem Handrad
- Voll isolierbar nach EnEv
Anwendung
- Warmwasserheizungsanlagen
- Heißwasseranlagen
- Kühlkreisläufe
- Wärmeübertragungsanlagen
- Allgemeine Dampfanwendungen in der Gebäudetechnik und Industrie
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Standardfarbe: blau RAL 5002
