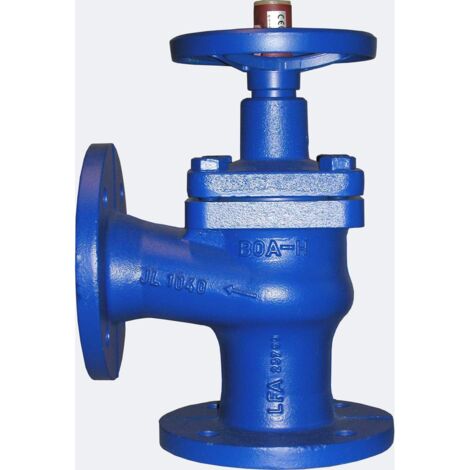

KSB Flanschen-Absperrventil BOA-H Eckform, Drosselkegel, PN 16 DN 150

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Flanschen-Absperrventil BOA-H in Eckform ist ein wartungsfreies, metallisch dichtendes Ventil, das nach DIN/EN gefertigt ist. Es verfügt über einen Faltenbalg, ein gerades Oberteil und einen Drosselkegel. Die serienmäßige Stellungsanzeige mit Farbleitsystem ermöglicht eine einfache Identifikation der Ausführung. Der geschützte Faltenbalg sorgt für Sicherheit bei vollständig geöffneter Armatur, während die Dichtflächen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl bestehen.

Technische daten

Nenndruck: PN 16

Nennweite: DN 150

Mediumtemperatur: -10 bis 300 °C

Baulänge nach: EN 558/8

Kegel: Drosselkegel

Gewicht: 65,7 kg

Gehäusematerial: Gusseisen (EN-GJL-250)

Kegelmaterial: 1.4021+QT

Höhe Handgriff/Handrad: 430 mm

Länge Handgriff/Durchmesser Handrad: 315 mm

Winkel der Spindel: 90°

Zeta-Wert: 18

Kompatibilität und Zubehör

Geeignet für: Warmwasserheizungsanlagen, Heißwasseranlagen, Kühlkreisläufe, Wärmeübertragungsanlagen, allgemeine Dampfanwendungen in der Gebäudetechnik und Industrie.

Plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751 als Variante lieferbar.

Installation

Voll isolierbar nach EnEv.

Rechtwinklige Ausführung für einfache Installation.

Anwendung

Verwendbar für Flüssigkeiten und Gase.

Geeignet für Dampfanwendungen.

Weitere Informationen

Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR).

Handrad mit nichtsteigendem Design und Stellungsanzeige außerhalb der Isolierung.

Eigenschaften

Marke
KSB
Länge
31.5 cm
Breite
15 cm
Höhe
429 mm
Gewicht
65.7 kg
