Allgemeine Beschreibung

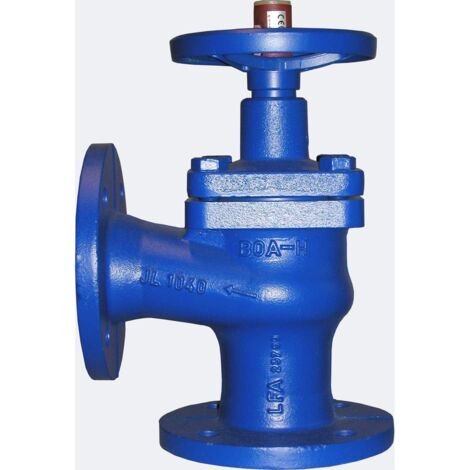

Das KSB Flanschen-Absperrventil BOA-H in Eckform ist ein wartungsfreies, metallisch dichtendes Ventil, das nach DIN/EN gefertigt ist. Es verfügt über einen Faltenbalg, ein gerades Oberteil und einen Drosselkegel. Die serienmäßige Stellungsanzeige mit Farbleitsystem ermöglicht eine einfache Identifikation der Ausführung. Der geschützte Faltenbalg sorgt für eine sichere Funktion bei vollständig geöffneter Armatur, während die Dichtflächen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl bestehen.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 250
- Mediumtemperatur: -10 bis 300 °C
- Baulänge nach: EN 558/8
- Gewicht: 180,5 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Kegelmaterial: 1.0402 / 1.4370
- Höhe Handgriff/Handrad: 705 mm
- Länge Handgriff/Durchmesser Handrad: 500 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 11,1
Kompatibilität und Zubehör
- Geeignet für: Flüssigkeiten und Gase
- Geeignet für Dampf: ja
- Plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751 als Variante lieferbar
Installation
- Rechtwinklige Ausführung
- Flanschanschlüsse
Anwendung
- Warmwasserheizungsanlagen
- Heißwasseranlagen
- Kühlkreisläufe
- Wärmeübertragungsanlagen
- Allgemeine Dampfanwendungen in der Gebäudetechnik und Industrie
- Andere Medien auf Anfrage
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR)
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
