Allgemeine Beschreibung

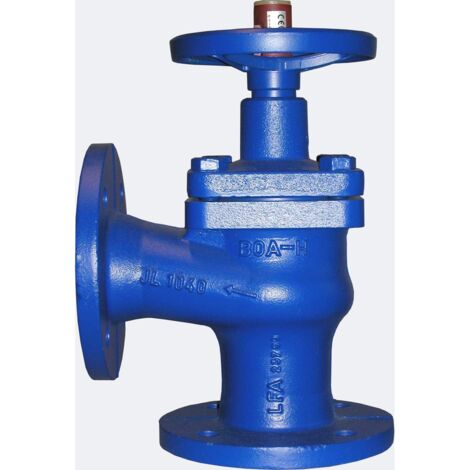

Das KSB Flanschen-Absperrventil BOA-H in Eckform ist ein wartungsfreies, metallisch dichtendes Ventil, das nach DIN/EN gefertigt ist. Es verfügt über einen Faltenbalg, ein gerades Oberteil und einen Drosselkegel. Die serienmäßige Stellungsanzeige mit Farbleitsystem ermöglicht eine einfache Identifikation der Ausführung. Der Kegel ist austauschbar und der Faltenbalg ist bei vollständig geöffneter Armatur geschützt. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 300
- Mediumtemperatur: -10 bis 300 °C
- Baulänge nach: EN 558/8
- Gewicht: 267,5 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Kegelmaterial: 1.0402 / 1.4370
- Höhe Handgriff/Handrad: 785 mm
- Länge Handgriff/Durchmesser Handrad: 630 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 11,5
Einsatz
- Warmwasserheizungsanlagen
- Heißwasseranlagen
- Kühlkreisläufe
- Wärmeübertragungsanlagen
- Allgemeine Dampfanwendungen in der Gebäudetechnik und Industrie
Weitere Informationen
- Plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751 als Variante lieferbar
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
