Allgemeine Beschreibung

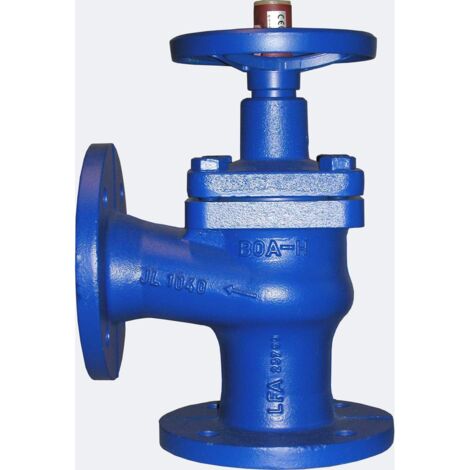

Das KSB Flanschen-Absperrventil BOA-H in Eckform ist ein wartungsfreies, metallisch dichtendes Ventil, das nach DIN/EN gefertigt ist. Es verfügt über einen Faltenbalg, ein gerades Oberteil und ist mit einem Absperrkegel oder Drosselkegel ausgestattet. Die serienmäßige Stellungsanzeige mit Farbleitsystem ermöglicht eine einfache Identifikation der Ausführung. Der geschützte Faltenbalg sorgt für Sicherheit bei vollständig geöffnetem Ventil, während die Dichtflächen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl bestehen.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 100
- Mediumtemperatur: -10 bis 300 °C
- Baulänge nach: EN 558/8
- Kegelausführung: Drosselkegel
- Gewicht: 30,8 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Kegelmaterial: 1.4021+QT
- Höhe Handgriff/Handrad: 345 mm
- Länge Handgriff/Durchmesser Handrad: 250 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5
Einsatz
- Warmwasserheizungsanlagen
- Heißwasseranlagen
- Kühlkreisläufe
- Wärmeübertragungsanlagen
- Allgemeine Dampfanwendungen in der Gebäudetechnik und Industrie
- Andere Medien auf Anfrage
Weitere Informationen
- Plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751 als Variante lieferbar
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR)
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
