Allgemeine Beschreibung

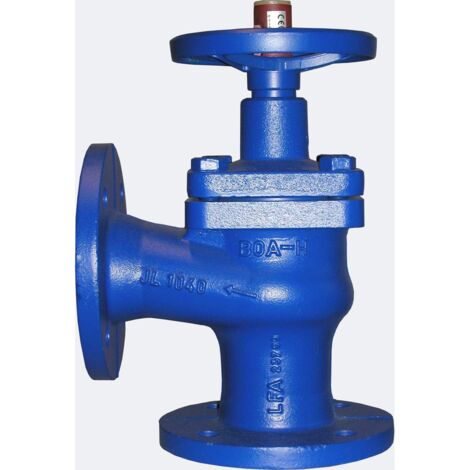

Das KSB Flanschen-Absperrventil BOA-H in Eckform ist ein wartungsfreies, metallisch dichtendes Ventil, das nach DIN/EN gefertigt ist. Es verfügt über einen Faltenbalg, ein gerades Oberteil und ist mit einem Absperrkegel oder Drosselkegel ausgestattet. Die serienmäßige Stellungsanzeige mit Farbleitsystem ermöglicht eine einfache Unterscheidung der Ausführungen. Der geschützte Faltenbalg sorgt für Sicherheit bei vollständig geöffnetem Ventil, während die Dichtflächen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl bestehen.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 100
- Mediumtemperatur: -10 bis 300 °C
- Baulänge nach: EN 558/8
- Gewicht: 30,8 kg
- Gehäusematerial: Gusseisen EN-GJL-250 (JL1040)
- Kegelmaterial: 1.4021+QT
- Höhe Handgriff/Handrad: 345 mm
- Länge Handgriff/Durchmesser Handrad: 250 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 17,5
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Plombierbare Kappe gegen unbeabsichtigtes Schließen (optional)
Installation
- Rechtwinklige Ausführung
- Flanschanschlüsse
Anwendung
- Warmwasserheizungsanlagen
- Heißwasseranlagen
- Kühlkreisläufe
- Wärmeübertragungsanlagen
- Allgemeine Dampfanwendungen in der Gebäudetechnik und Industrie
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
