Allgemeine Beschreibung

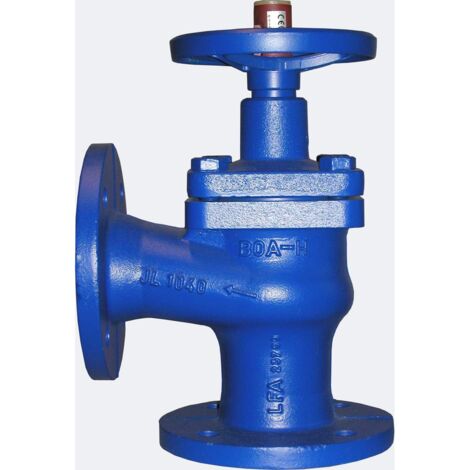

Das KSB Flanschen-Absperrventil BOA-H in Eckform ist ein wartungsfreies, metallisch dichtendes Ventil, das nach DIN/EN gefertigt ist. Es verfügt über einen Faltenbalg, ein gerades Oberteil und ist mit einem Absperrkegel oder Drosselkegel ausgestattet. Die serienmäßige Stellungsanzeige mit Farbleitsystem ermöglicht eine einfache Identifikation der Ausführung. Der Kegel ist austauschbar und der Faltenbalg ist bei vollständig geöffneter Armatur geschützt. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 80
- Mediumtemperatur: -10 bis 300 °C
- Baulänge nach: EN 558/8
- Gewicht: 21,8 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Kegelmaterial: 1.4021+QT
- Rohraußendurchmesser aller Anschlüsse: 80 mm
- Höhe Handgriff/Handrad: 305 mm
- Länge Handgriff/Durchmesser Handrad: 200 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 12,8
Kompatibilität und Zubehör
- Geeignet für: Warmwasserheizungsanlagen, Heißwasseranlagen, Kühlkreisläufe, Wärmeübertragungsanlagen, allgemeine Dampfanwendungen in der Gebäudetechnik und Industrie.
- Andere Medien auf Anfrage erhältlich.
Installation
- Geradsitzausführung mit nichtsteigendem Handrad und Stellungsanzeige außerhalb der Isolierung.
- Voll isolierbar nach EnEv.
Anwendung
- Das Ventil ist geeignet für Flüssigkeiten und Gase.
- Es kann in Dampf-Anwendungen eingesetzt werden.
Weitere Informationen
- Plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751 als Variante lieferbar.
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR).
