Allgemeine Beschreibung

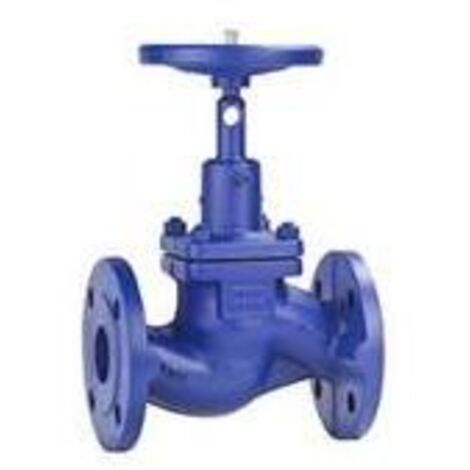

Das KSB Flanschen-Absperrventil BOA-H GJL-250 ist ein wartungsfreies, metallisch dichtendes Absperrventil nach DIN/EN mit Flanschen und Faltenbalg. Es verfügt über ein gerades Oberteil, einen Absperrkegel oder Drosselkegel sowie eine serienmäßige Stellungsanzeige mit Farbleitsystem zur Unterscheidung der Ausführung. Der geschützte Faltenbalg sorgt für eine zuverlässige Funktion bei vollständig geöffneter Armatur. Die Dichtflächen bestehen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 15
- Mediumtemperatur: -10 bis 300 °C
- Baulänge nach: EN 558/1
- Kegel: Drosselkegel
- Gewicht: 3,1 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Kegelmaterial: 1.4021+QT
- Rohraußendurchmesser aller Anschlüsse: 15
- Höhe Handgriff/Handrad: 140 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 3,3
Kompatibilität und Zubehör
- Geeignet für: Flüssigkeiten und Gase
- Plombierbare Kappe gegen unbeabsichtigtes Schließen (optional)
Installation
- Geradsitzausführung mit nichtsteigendem Handrad
- Voll isolierbar nach EnEv
Anwendung
- Warmwasserheizungsanlagen
- Heißwasseranlagen
- Kühlkreisläufe
- Wärmeübertragungsanlagen
- Allgemeine Dampfanwendungen in der Gebäudetechnik und Industrie
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR)
- Standard Farbe: blau RAL 5002
