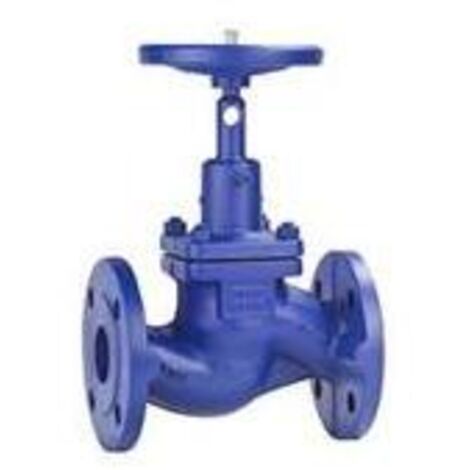

KSB Flanschen-Absperrventil BOA-H GJL-250, PN 16 DN 40, Grundausführung

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Flanschen-Absperrventil BOA-H GJL-250 ist ein wartungsfreies, metallisch dichtendes Absperrventil nach DIN/EN mit Flanschen und Faltenbalg. Es verfügt über ein gerades Oberteil, einen Absperrkegel oder Drosselkegel sowie eine serienmäßige Stellungsanzeige mit Farbleitsystem zur Unterscheidung der Ausführung. Der geschützte Faltenbalg sorgt für eine sichere Funktion bei vollständig geöffneter Armatur, während die Dichtflächen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl bestehen.

Technische daten

Nenndruck: PN 16

Nennweite: DN 40

Mediumtemperatur: -10 bis 300 °C

Baulänge nach: EN 558/1

Kegel: Drosselkegel

Gewicht: 7,7 kg

Gehäusematerial: Gusseisen EN-GJL-250 (JL1040)

Kegelmaterial: 1.4021+QT

Rohraußendurchmesser aller Anschlüsse: 40 mm

Höhe Handgriff/Handrad: 200 mm

Länge Handgriff/Durchmesser Handrad: 160 mm

Winkel der Spindel: 90°

Zeta-Wert: 4,8

Kompatibilität und Zubehör

Geeignet für: Flüssigkeiten und Gase

Plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751 als Variante lieferbar

Installation

Voll isolierbar nach EnEv

Handrad außerhalb der Isolierung

Anwendung

Warmwasserheizungsanlagen

Heißwasseranlagen

Kühlkreisläufe

Wärmeübertragungsanlagen

Allgemeine Dampfanwendungen in der Gebäudetechnik und Industrie

Andere Medien auf Anfrage

Weitere Informationen

Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR)

VdS-geprüft: nein

KIWA-Prüfsiegel: nein

Gastec QA Prüfung: nein

Typenzulassung nach BBR/EKS: nein

Eigenschaften

Marke
KSB
Länge
16 cm
Breite
4 cm
Gewicht
7.7 kg
Druck
16 bar
