Allgemeine Beschreibung

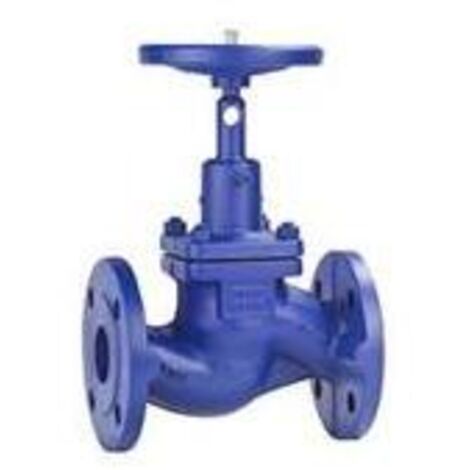

Das KSB Flanschen-Absperrventil BOA-H GJL-250 ist ein wartungsfreies, metallisch dichtendes Absperrventil nach DIN/EN mit Flanschen und einem Faltenbalg. Es verfügt über ein gerades Oberteil, einen Absperrkegel oder Drosselkegel sowie eine serienmäßige Stellungsanzeige mit Farbleitsystem zur Unterscheidung der Ausführung. Der geschützte Faltenbalg sorgt für eine sichere Funktion bei vollständig geöffneter Armatur, während die Dichtflächen aus verschleißfestem und korrosionsbeständigem Chromstahl oder Chromnickelstahl bestehen.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 20
- Mediumtemperatur: -10 bis 300 °C
- Baulänge: nach EN 558/1
- Kegel: Drosselkegel
- Gewicht: 4 kg
- Gehäusematerial: Gusseisen (EN-GJL-250)
- Kegelmaterial: 1.4021+QT
- Rohraußendurchmesser aller Anschlüsse: 20 mm
- Höhe Handgriff/Handrad: 165 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 3,5
Kompatibilität und Zubehör
- Geeignet für: Flüssigkeiten und Gase
- Geeignet für Dampf: ja
- Plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751 als Variante lieferbar
Installation
- Geradsitzausführung mit nichtsteigendem Handrad
- Voll isolierbar nach EnEv
Anwendung
- Warmwasserheizungsanlagen
- Heißwasseranlagen
- Kühlkreisläufe
- Wärmeübertragungsanlagen
- Allgemeine Dampfanwendungen in der Gebäudetechnik und Industrie
- Andere Medien auf Anfrage
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR)
