Allgemeine Beschreibung

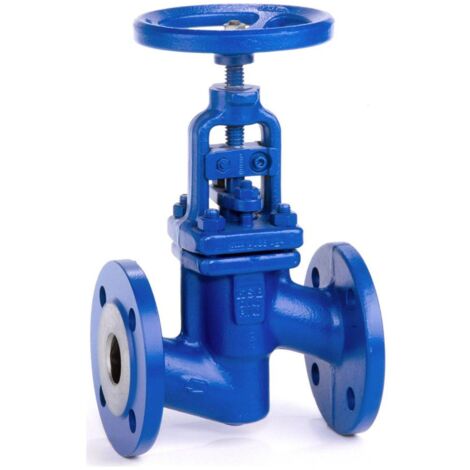

Das KSB Flanschen-Absperrventil NORI 40 ZXLB ist ein hochwertiges Absperrventil nach DIN/EN, das mit einem Faltenbalg ausgestattet ist. Es bietet eine metallisch dichte Abdichtung und ist wartungsfrei. Das Ventil ist für den Einsatz in Industrieanlagen, Kraftwerken, Verfahrenstechnik und Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 100
- Max. Betriebstemperatur: 450 °C
- Min. Betriebstemperatur: -10 °C
- Gewicht: 42 kg
- Gehäusematerial: Stahl GP240GH (1.0619)
- Kegelmaterial: 1.4122
- Faltenbalgmaterial: 1.4571
- Obere Spindel: 1.4021
- Untere Spindel: 1.4122
- Rohraußendurchmesser aller Anschlüsse: 100 mm
- Höhe Handgriff/Handrad: 457 mm
- Länge Handgriff/Durchmesser Handrad: 250 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,52
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Flanschanschlüsse
Installation
- Flanschausführung gemäß EN 558-1/1
- Handradbetrieb
Anwendung
- Industrieanlagen
- Kraftwerke
- Verfahrenstechnik
- Schiffbau
Weitere Informationen
- Das Ventil ist buntmetallfrei und wurde nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR) konstruiert, gefertigt, geprüft und gekennzeichnet.
