Allgemeine Beschreibung

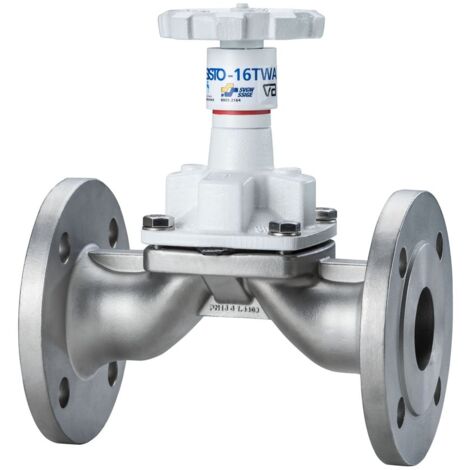

Das KSB Membranventil SISTO-16 TWA 1.4409 ist ein hochwertiges Membranventil, das nach DIN/EN mit Flanschen für Trinkwasserinstallationen gemäß DIN 1988 konzipiert wurde. Es verfügt über eine DIN-DVGW-Wasser-Zulassung und ist für den Einsatz in Trinkwasserinstallationen bis zu 90 °C geeignet. Die Abdichtung erfolgt durch eine gekammerte und abgestützte SISTOMaXX-Absperrmembrane, die alle Funktionsteile außerhalb des Betriebsmediums hält und wartungsfrei ist.Technische daten
- Gehäusematerial: 1.4409
- Haube: POM
- Spindel: CW614N
- Membrane: SISTOMaXX (EPDM/W270)
- Nenndruck: PN 16
- Nennweite: DN 20
- Einbaulänge: 150 mm
- Gewicht: 2,6 kg
- Max. Mediumtemperatur (Dauerbetrieb): 90 °C
- Min. Mediumtemperatur: -10 °C
- Druckunterschied bei 20 °C: 16
- Länge Handgriff/Durchmesser Handrad: 60
- Winkel der Spindel: 90
- Volldurchgang: nein
- Mit Standanzeiger: ja
- Medizinisch sauber: nein
- Nenndurchmesser: DN 20
- Gerader Durchlass: ja
- Nennbaugröße: EN 558-1, 1
Kompatibilität und Zubehör
- Geeignet für Trinkwasser bis 90 °C
- Einsatz in chlorhaltigem Wasser, Meerwasser und Brauchwasser bis 140 °C
- Verwendbar für ölhaltige Druckluft, Öle und technische Gase
Installation
- Flanschanschluss nach DIN EN 1092-1 (BS4504)
- Rechtwinklige Ausführung: nein
Anwendung
- Trinkwasserinstallationen nach DIN 1988
- Chlorhaltiges Wasser
- Meerwasser
- Brauchwasser jeglicher Qualität
- Ölhaltige Druckluft und technische Gase
Weitere Informationen
- Hygienisch unbedenklich, geprüft nach DVGW-Arbeitsblatt W270
- Zertifiziert durch DVGW, SVGW, ÖVGW, Belgaqua und VA
