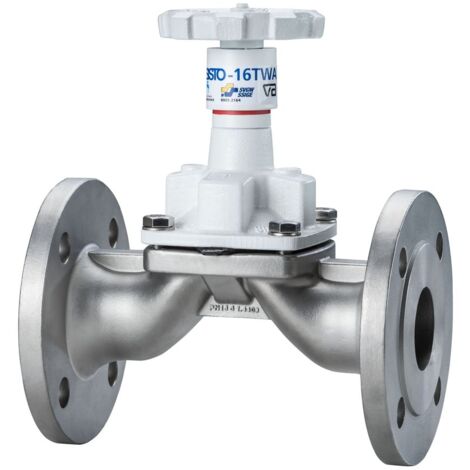

KSB Membranventil SISTO-16 TWA 1.4409, DVGW-Wasser, PN 16 DN 25

KSB Membranventil SISTO-16 TWA 1.4409, DVGW-Wasser, PN 16 DN 25

Beschreibung:
Membranventil nach DIN/EN mit Flanschen, für Trinkwasserinstallationen nach DIN 1988, mit DIN-DVGW-Wasser-Zulassung gemäß Prüfung W 270, entsprechend der neuesten UBA-Elastomerleitlinie, Abdichtung im Durchgang und nach außen durch eine gekammerte und abgestützte SISTOMaXX-Absperrmembrane, Stellungsanzeige mit integriertem Spindelschutz, alle Funktionsteile außerhalb des Betriebsmediums, wartungsfrei.

Einsatz:
SISTO-16TWA (Trinkwasser bis 90 °C): Trinkwasser, im speziellen Trinkwasserinstallationen nach DIN 1988, chlorhaltiges Wasser, Meerwasser etc. SISTO-16HWA (Heißwasser bis 140 °C): Brauchwasser jeglicher Qualität. SISTO-16DLU (Druckluft bis 90 °C): ölhaltige Druckluft, Öle und technische Gase.

Weichdichtendes Absperrventil in
Durchgangsform. Totraumfrei
Flanschanschluss nach DIN EN 1092-1
(BS4504).
Membranventil wartungsfrei. Alle
Funktionsteile außerhalb des
Betriebsmediums.
Membrane gekammert und spiralgestützt.
Spindel steigend. Öffnungsanzeige mit
integriertem Spindelschutz.
Entsprechend der UBA Elastomerleitlinie,
hygienisch unbedenklich, nach
DVGW-Arbeitsblatt W270 geprüft.
DVGW, SVGW, ÖVGW, Belgaqua und VA
zertifiziert.

Geeignet für Trinkwasser bis 90 oC
Gehäuse: 1.4409
Haube: EN-GJL-250 (JL1040)
Spindel: 1.4104
Membrane: SISTOMaXX (EPDM/W270)
Nenndruck: PN 16
Nennweite: DN25
Einbaulänge: 160 mm
Gewicht: 4,4 kg
Fabrikat: SISTO S.A.
Baureihe: SISTO-16
Typ: TWA
Artikelnummer: M232A053
EAN/GTIN: 5400915000037
Materialpreisgruppe: CN

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: SISTO-16 TWA
• Hersteller-Warengruppe: 21_Absperr-Membranventile
• Hersteller-Produktgruppe: SISTO 16 Trinkw., Absperr-Membranventil
• Hersteller-Artikelnummer: M232A053
• Abd_Sitz: Membrane
• Baureihe: SISTO-16
• Beschichtung: ohne
• Einbaulänge: 160
• FlanschDin: DIN EN 1092-2
• Hersteller: SISTO S.A.
• MaxMedTemp: 90
• Medium: Trinkwasser
• Nenndruck: PN 16
• Nennweite_DN: DN25
• Typ: TWA
• Wst_ArmGeh: 1,4409
• Wst_Haube: EN-GJL-250 (JL1040)
• Wst_Membrane: SISTOMaXX (EPDM/W270)
• Wst_Spindel: 1,4104
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Zeta-Wert: 0,74
• Druckstufe Artikel: PN 16
• Material Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Spindel und/oder Handrad ansteigend: ja
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Handgriff/Durchmesser Handrad: 100
• Winkel der Spindel: 90
• Volldurchgang: nein
• Mit Standanzeiger: ja
• Medizinisch sauber: nein
• Nenndurchmesser: DN 25
• Gerader Durchlass: ja
• Nennbaugröße: EN 558-1, 1
