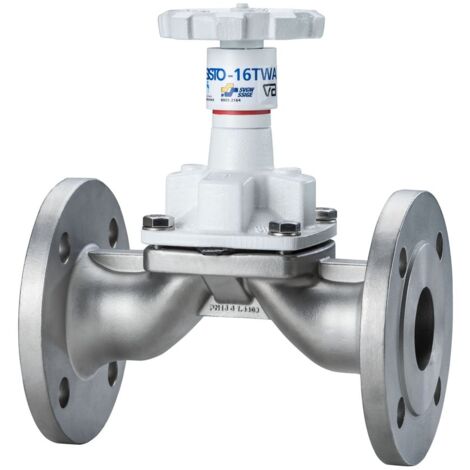

KSB Membranventil Sisto-16 TWA, DVGW-Wasser, PN 16 DN 32, Gehäuse aus Edelstahlguss 1.4409

KSB Membranventil Sisto-16 TWA, DVGW-Wasser, PN 16 DN 32, Gehäuse aus Edelstahlguss 1.4409

Das Membranventil der Baureihe SISTO-16 TWA ist eine wartungsfreie Armatur in Durchgangsform, die speziell für Trinkwasserinstallationen nach DIN 1988 konzipiert wurde. Mit einem Gehäuse aus Edelstahlguss 1.4409 und der hygienisch unbedenklichen SISTOMaXX-Membrane erfüllt das Ventil die Anforderungen der UBA-Elastomerleitlinie sowie des DVGW-Arbeitsblatts W270.

Konstruktion und Betriebssicherheit

Die Armatur zeichnet sich durch eine gekammerte und abgestützte Absperrmembrane aus, die eine sichere Abdichtung im Durchgang sowie nach außen ermöglicht. Alle Funktionsteile sind außerhalb des Betriebsmediums angeordnet, was die Langlebigkeit erhöht. Die Bedienung erfolgt über ein Handrad mit steigender Spindel, wobei eine integrierte Stellungsanzeige mit Spindelschutz den aktuellen Betriebszustand visualisiert.

Technische Daten

• Nennweite: DN 32
• Nenndruck: PN 16
• Einbaulänge: 180 mm
• Gehäusewerkstoff: Edelstahlguss 1.4409
• Membranwerkstoff: EPDM (SISTOMaXX)
• Max. Medientemperatur: 90 °C
• Anschlussart: Flansch nach DIN EN 1092-1
• Zeta-Wert: 1,86
• Gewicht: 5,7 kg

Dieses Membranventil bietet eine zuverlässige Lösung für die Absperrung in Trinkwasserleitungen bis 90 °C. Durch die Kombination aus korrosionsbeständigem Edelstahlgehäuse, totraumfreier Bauweise und der wartungsfreien Membrantechnologie ist ein hygienisch einwandfreier Betrieb sichergestellt. Die Auslegung für PN 16 und DN 32 macht das Ventil zu einer robusten Komponente für anspruchsvolle Installationen.

Produktspezifikation

• Hersteller-Serie: SISTO-16 TWA
• Hersteller-Warengruppe: 21_Absperr-Membranventile
• Hersteller-Produktgruppe: SISTO 16 Trinkw., Absperr-Membranventil
• Hersteller-Artikelnummer: M232A054
• Abd_Sitz: Membrane
• Baureihe: SISTO-16
• Beschichtung: ohne
• Einbaulänge: 180
• FlanschDin: DIN EN 1092-2
• Hersteller: SISTO S.A.
• MaxMedTemp: 90
• Medium: Trinkwasser
• Nenndruck: PN 16
• Nennweite_DN: DN32
• Typ: TWA
• Wst_ArmGeh: 1,4409
• Wst_Haube: EN-GJL-250 (JL1040)
• Wst_Membrane: SISTOMaXX (EPDM/W270)
• Wst_Spindel: 1,4104
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Zeta-Wert: 1,86
• Druckstufe Artikel: PN 16
• Material Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Spindel und/oder Handrad ansteigend: ja
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Handgriff/Durchmesser Handrad: 100
• Winkel der Spindel: 90
• Volldurchgang: nein
• Mit Standanzeiger: ja
• Medizinisch sauber: nein
• Nenndurchmesser: DN 32
• Gerader Durchlass: ja
• Nennbaugröße: EN 558-1, 1
